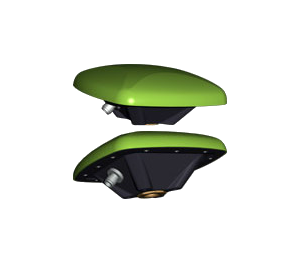

Антенна GrAnt G3t/G3 - это универсальная антенна. Она может монтироваться на плоскую поверхность с помощью четырех винтов или устанавливаться на стандартной вешке (5/8-11 или 1-14 дюйма резьба). Антенный кабель можно подключить к стандартному TNC разъему (N-Type опционально) как сбоку антенны, так и к разъему в центре антенны для обеспечения максимальной пылевлагозащиты в суровых условиях. Отслеживает сигналы GPS, GLONASS и GALILEO.
Технические характеристики антенны GrAnt G3t/G3:
| G3 |
G3T |
|
| Сигнал |
||
| Характеристика |
GPS L1 ГЛОНАСС L1 GALILEO E1 COMPASS B1 WAAS L1, EGNOS, MSAS, GAGAN QZSS L1 |
GPS L1/L2/L5 ГЛОНАСС L1/L2/L3 GALILEO E1/E5ab COMPASS B1/B2 WAAS L1/L5, EGNOS, MSAS, GAGAN QZSS L1/L2/L5 |
| Рабочая частота |
1559~1610 MГц |
1559~1610 MГц 1164~1253 MГц |
| Электрические характеристики |
||
| Коэффициент усиления антенны |
1559~1610 MГц - 5.0 дБ typ. |
1559~1610 MГц - 5.0 дБ typ. 1164~1253 MГц - 4.0 дБ typ. |
| Коэффициент эллиптичности |
3.0 дБ max. |
|
| Выходное сопротивление |
50 Ом |
|
| LNA gain |
32±2 dB |
|
| Коэффициент шума |
1559~1610 MHz - 1.7 dB typ. |
1559~1610 MHz - 1.7 dB typ. 1164~1253 MHz - 1.7 dB typ. |
| Напряжение постоянного тока |
3.0~15.0В пост. тока 25мA@5.0В typ. |
3.0~15.0В пост. тока 45мA@5.0В typ. |
| Окружающая среда |
||
| с |
||
| Температура хранения |
-50°C ~ +85°C |
|
| Влажность |
Влагостойкая |
|
| Механические характеристики |
||
| Тип антенны |
Microstrip |
|
| Разъем |
TNC |
|
| Масса |
450 г |
515 г |
| Габаритные размеры |
140 мм x 140 мм x 62 мм |
|
| Корпус |
Обтекатель: ABS Основа: алюминий |
|
| Цвет |
Зеленый |
|
| Крепление |
5/8-11 or 1-14 inches mount, or 4 holes M5 |
