Двухчастотная мультисистемная плата Ashtech MB 500
Артикул: -
75 универсальных каналов
GPS L1 С/А L1/L2 Р-код, фаза на полной длине волны L1/L2,
GLONASS L1 С/А, L2 С/А и L2 Р-код, фаза на полной длине волны L1/L2,
SBAS: коды и несущая (WAAS/EGNOS/MSAS)
Заказ по телефону: 8 (800) 707-71-98
Электронная почта: zakaz@aspector.ru
Оплата: по счету или наличными в офисе компании.
Доставка: самовывоз из офиса компании или доставка транспортной компанией по всей России.

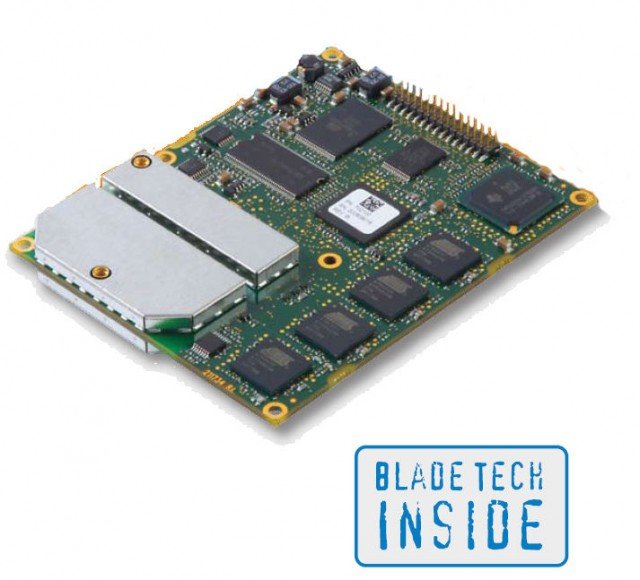

Двухчастотная мультисистемная плата MB 500
GNSS плата MB 500 компании Ashtech обеспечивает в себе уникальное сочетание технологий, которые расширяют возможности RTK и GNSS данных. Технология BLADE обеспечивает высокую производительность, а запатентованный способ использования нескольких GNSS систем — высокую точность определения координат для задач геодезической съемки:
Быстрая инициализация и высокая точность на дальних расстояниях.
Запатентованная технология обработки сигналов от нескольких спутниковых систем.
Улучшенное подавление многолучевости и надежное отслеживание спутниковых сигналов.
Удержание решения RTK при кратковременной потере поправок базы.
Совместимость с референцными базовыми станциями любых производителей
Растущее число доступных спутников обеспечивает значительное улучшение производительности GNSS приемника при сложных условиях отслеживания сигналов. Плата MB 500, использующая технологию BLADE, обеспечивает наилучшее определение положения от трех спутниковых систем. Плата сама производит необходимые проверки и приготовления, обеспечивая максимально эффективную интегральную обработку GLONASS сигналов. Как результат, более достоверная обработка и использование GNSS данных по сравнению с конкурирующими платами.
Также, плата MB 500 может работать с базовыми приемниками или реферецными станциями любых производителей, автоматически измеряя и устраняя отклонения, которые присущи технологии FDMA (Множественный доступ с разделением каналов по частоте), используемой в GLONASS. MB 500 использует все преимущества доступных GLONASS поправок.
MB 500 имеет малое энергопотребление и выполнена в виде компактной платы с множеством интерфейсов и форматов данных для широкого взаимодействия с ОЕМ решениями.
Мультисистемная плата MB 500 доступна в конфигурациях как ровера, так и базы, и поддерживает стандартные и улучшенные режимы RTK:
-RTK база с частотой обновления до 20 Гц.
-RTK с переключением по времени, Fast RTK.
-Стандартный RTK режим с одной неподвижной базой.
-Улучшенный RTK режим с движущейся базой для получения относительных координат.
-Улучшенные RTK решения с использованием спутников SBAS и GLONASS.
-RTK в сети базовых станций с использованием сторонних сетевых поправок: VRS, FKP, MAC.
-Определение направления и бортовой/килевой качки для автоматической калибровки базовой линии между двумя приемниками.Технические характеристики:
MB 500 Число каналов 75 универсальных каналов:
- GPS L1 С/А L1/L2 Р-код, фазы несущей на полной длине волны L1/L2,
- GLONASS L1 С/А, L2 С/А и L2 Р-код, фазы несущей на полной длине волны L1/L2,
- SBAS: коды и несущая (WAAS/EGNOS/MSAS)GNSS характеристики - отслеживание слабого сигнала и алгоритм поиска сигналов в тяжелых условиях съемки
- независимые кодовые и фазовые измерения
- технология BLADE для оптимальной производительности
- усовершенствованная технология подавления многолучевостиЧастота вывода данных до 20 Гц в режиме реального времени GPS, GLONASS и SBAS (код и несущая] Точность позиционирования Кинематика RTK в плане 10 мм + 1.0 мм/км по высоте 20 мм + 1.0 мм/км DGPS до 40 см Навигация (WAAS, egnos) до 0,9 м Автономный до 5 м Время инициализации 2 секунды (для базовых линий до 20 км) Точность измерение скорости передвижения 0,1 м/с (0,1 узла) Скорость определения фиксированного решения Повторный захват 3 секунды горячий старт 11 секунд теплый старт 35 секунд холодный старт 90 секунд Точность определения курса 0,2 градуса/ длина базовой линии (м) Точность определения килевой/бортовой качки 0,4 градуса/ длина базовой линии (м) Работа с данными Коммуникационные порты - 1 Fast UART порт (LV-TTL) до 5 МБит/с
- 1 RS232 порт до 921.6 кБит/с
- 1 USB 2.0 порт до 12 МБит/с
- CAN-шинаВывод данных - режим реального времени GPS, GLONASS и SBAS, вывод субкадров
- вывод эфемерид и альманахов для GPS, GLONASS и SBAS
- вывод данных об ионосфере
- вывод сообщений NMEA0183 (ALM, GGA, GLL, GRS, GSA, GST, GSV, RMC, VTG, ZDA)
- сигнал синхронизации 1 пакет в секунду (5V TTL]
маркер событийФормат ввода/вывода данных база - RTCM-2.3: типы 1, 3, 9, 16, 18, 19, 20, 21, 22, 23, 24, 31, 32, 34, 36
- RTCM-3.1: типы 1001 to 1013 ,1019, 1020, 1029, 1033
- CMR: типы 0, 1, 2, 3
- CMR+: типы 0, 3
- ATOM (частный формат)
- поддерживает режим передвижной базыровер - RTCM-2.3: типы 1, 3, 9, 16, 18, 19, 20, 21, 22, 23, 24, 31, 32, 34, 36, 59 (FKP)
- RTCM-3.1: типы 1001 to 1017, 1019, 1020, 1029 to 1033
- CMR: типы 0, 1, 2, 3
- CMR+: типы 0, 3
- ATOM, DBEN & LRK (частный формат)
- работа в сети: VRS, FKP, MAC
- работа в режиме RTK с подвижной базой
- определение направления и бортовой/килевой качки с автоматической калибровкой (относительно базовой станции или датчика)Общие характеристики Потребление энергии до 2.5 Вт (стандартно при GPS+GLONASS до 10 Гц) Напряжение 3.3-9 В Резервное напряжение от 2.6 до 3.3В Питание антенны +5 В (±10%), максимальный ток 100 мА, минимальный ток 5 мА Ввод/вывод 30 контактный SAMTEC TMM-115-03-G-D разъем Разъем антенны прямой ММСХ Двухцветный светодиод oтображает состояние питания и число используемых спутников отдельно для GPS/SBAS и GLONASS Диапазон рабочих температур от - 30° С до +70° С Удароустойчивость MIL-STD 810F Габаритные размеры 100x80x13 мм Вес 61 г
