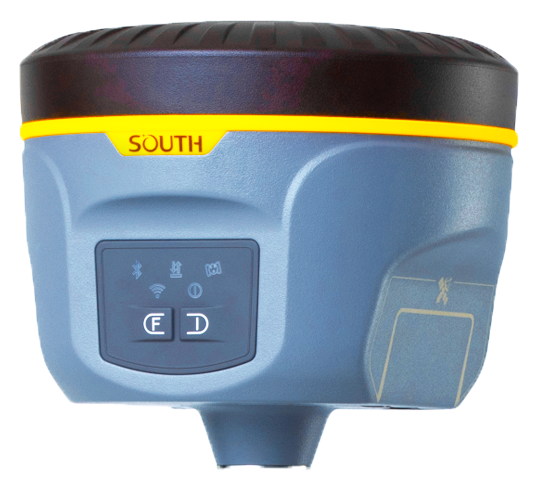

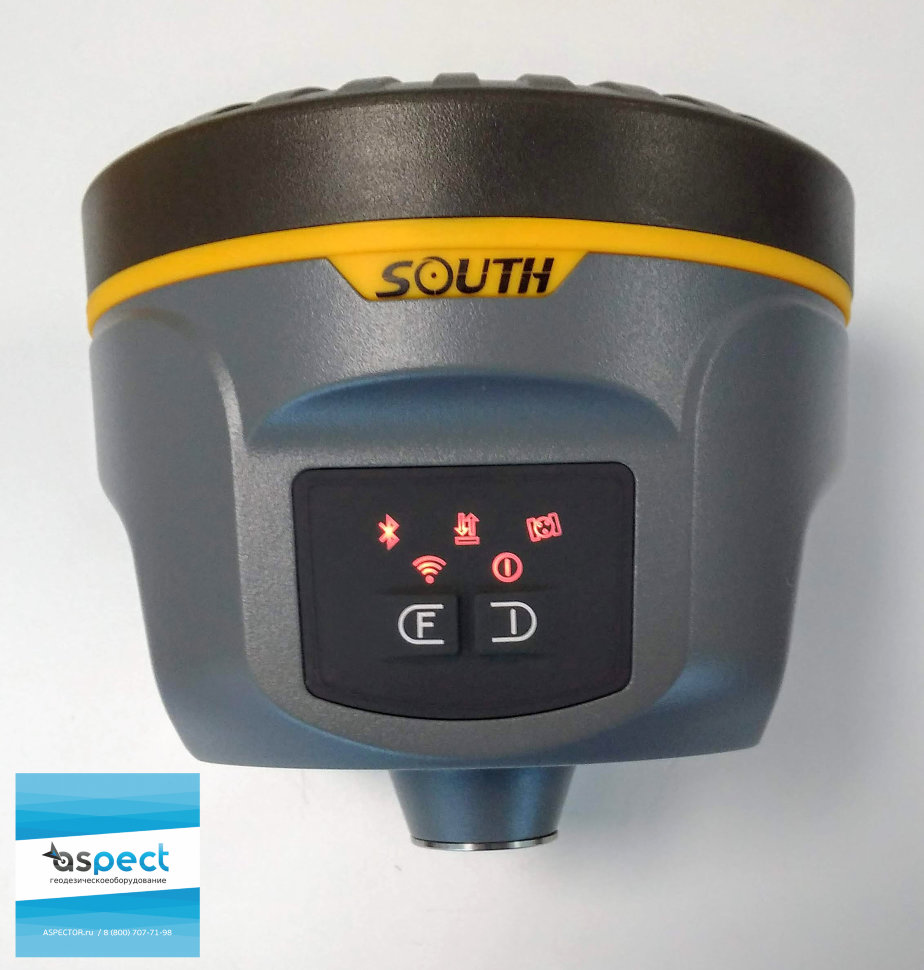

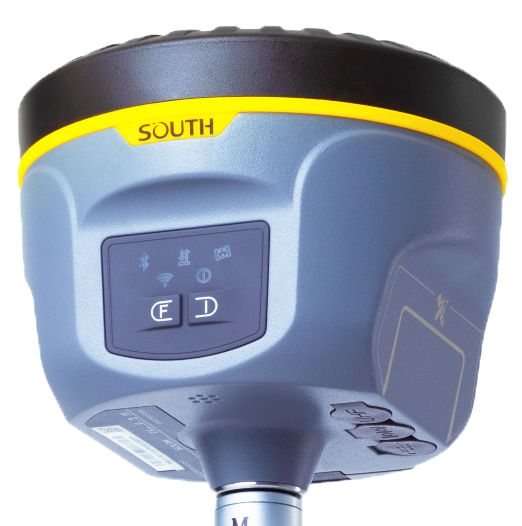

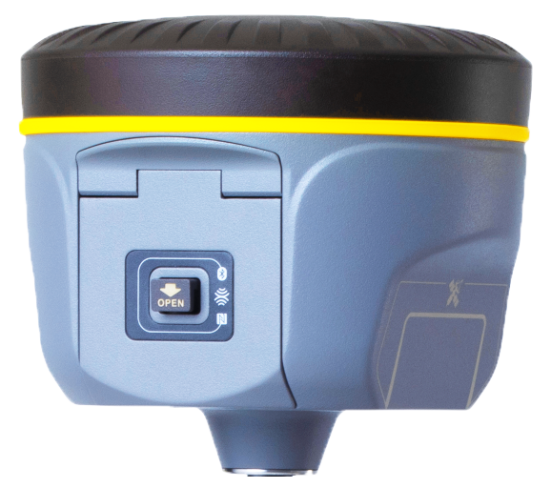

GNSS приемник South Galaxy G1Plus
- Инновационный дизайн.
- 2 батареи.
- Поддержка сервиса Trimble CenterPoint RTX.
- Измерения с наклоном и встроенный электронный уровень с функцией коррекции.
- Поддержка всех спутниковых систем по 3 частотам.
- WEB-интерфейс.
- Облачный сервис.
- 4G LTE, Wi-Fi и УКВ модем 3Вт.
- Поддержка NFC.
Новая модель South Galaxy G1 Plus обладает рядом существенных отличий, в сравнении с предыдущим поколением South Galaxy G1. В приемнике установлена самая современная и высокотехнологичная плата Trimble BD990 с поддержкой всех существующих спутниковых систем ГЛОНАСС, GPS, Beidou, Galileo, QZSS, IRNSS, SBAS и всего диапазона имеющихся частот. В плате реализован ряд технически новационных разработок. К ним относится запатентованная технология Advanced RF Spectrum Monitoring, которая позволяет определять не качественные спутниковые сигналы, применяя к ним фильтры смягчения и повышая их стабильность. Наличие данной технологии позволяет получать фиксированное решение в самых труднодоступных местах с плохим качеством покрытия спутниковых сигналов. Многие авторитетные профессиональные источники отмечают максимальный уровень стабильности и качества приема спутниковых сигналов, которые выводят на лидирующие позиции плату Trimble BD990 в сравнении с аналогами. Также, новейшая технология Trimble Maxwell 7 обеспечивает самую быструю и надежную RTK инициализацию. Фиксированое решение доступно спустя несколько секунд после подключения к базовым станциям.
В приемнике установлена новая высококачественная антенна, которая также поддерживает прием дифференциальных поправок (орбиты и ошибки часов спутников GPS, ГЛОНАСС, BeiDou, Galileo и QZSS), которые поступают на приемник по спутниковым каналам L-диапазона, что позволяет работать с глобальными сервисами передачи коррекций Trimble RTX и OmniSTAR. Таким образом приемник обеспечивают сантиметровую точность без использовая базовых станций и сетей сотовой связи в любой точке земного шара. Также в приемнике реализована поддержка сервиса Trimble CenterPoint RTX IP через мобильную связь, что позвлоляет получать дифференциальные поправки в сложных условиях ограниченной видимости небосвода. Точность при использовании сервиса коррекции Trimble RTX или OmniSTAR зависит от выбранной подписки. Самая высокоточная подписка Trimble CenterPoint RTX обеспечивает точность менее 4 см в плане и 9см по высоте 95% времени со временем сходимости до 30 минут (обычно менее 5 минут)*.
Ключевые особенности

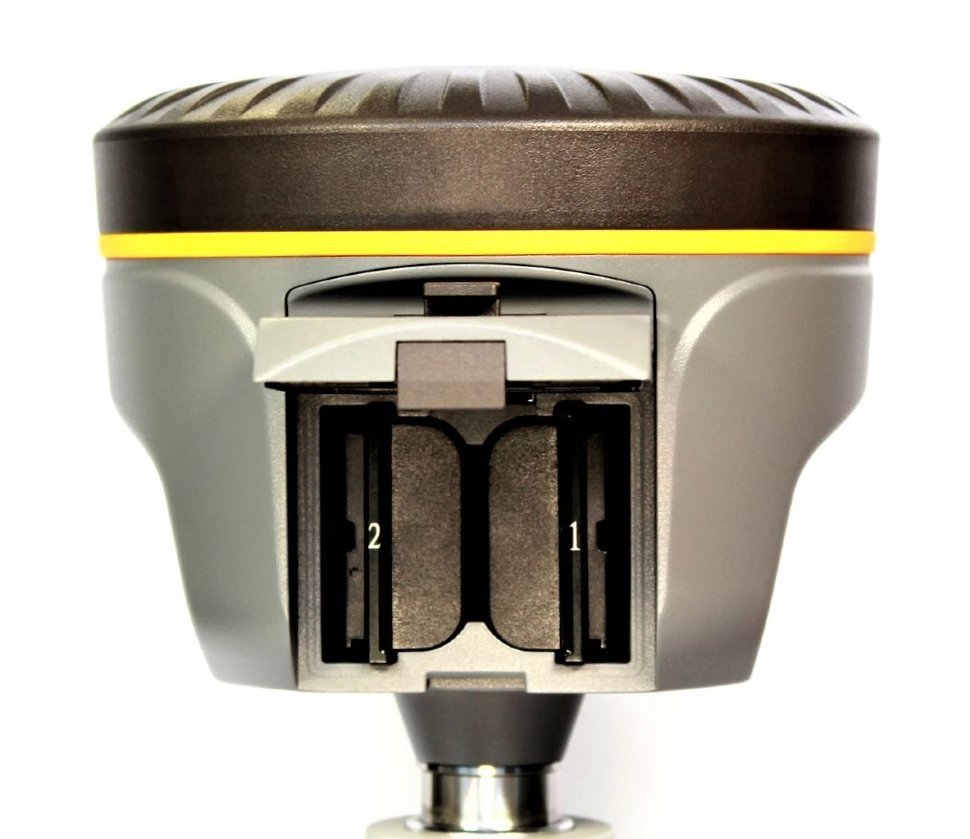

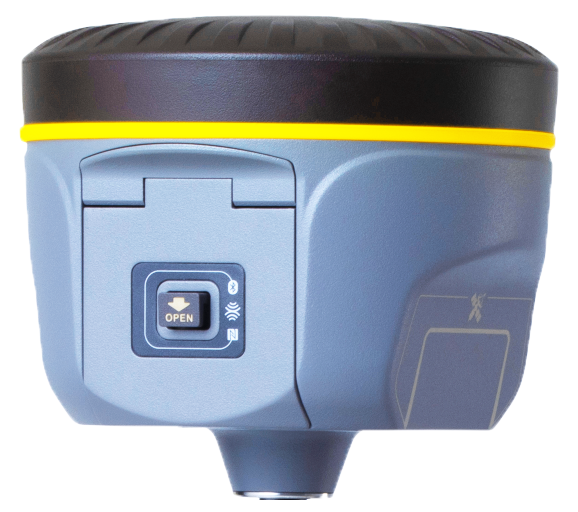

- Время работы приемника увеличено в 2 раза за счет использования 2 аккумуляторных батарей с возможностью горячей замены. Также приемник опционально может поставляться с внешним аккумуляторным блоком, который является продолжением вехи, его использование гарантирует 28 часов работы в условиях отрицательных температур.
- Отдельного внимания заслуживает новый электронный уровень с функцией коррекции наклона. Наличие данной опции дает неоспоримые преимущества при съемке труднодоступных точек, например, углов зданий, осей габаритных объектов, скрытых точек и др. Тесты нашей компании показали, что использование данной функции сокращает до 30% времени на съемку и, соответственно, экономит финансовые затраты исполнителя.
- Наличие в Galaxy G1 Plus обновленного веб-интерфейса, подключиться к которому можно через любой смартфон по WiFi или USB, позволяет пользователю контролировать все параметры работы приемника и настраивать его в любое время.
- Новая функция ретрансляции поправок, при получении поправок от базовой станции, позволяет передавать их дальше другим роверам по УКВ или через Интернет. Таким образом, вы расширяете область работы в RTK.
- Приемник также оснащен высокоскоростным GPRS-модемом, работающим в сетях 4G LTE, 3G, 2G и новым УКВ-модемом мощностью 1/2/3 Вт, который обеспечивает работу по радио-каналу на расстоянии до 10 км. от базовой станции.
- Galaxy G1 Plus поддерживает беспроводное соединение с контроллером по протоколу Bluetooth 4.0 и NFC с бесконтактной синхронизацией.
- Встроенная SSD память, объемом 8 ГБ, позволяет хранить данные статических измерений за несколько месяцев. Копирование данных доступно прямо в поле без использования дополнительных устройств на внешнюю USB флэш-карту через специальный адаптер. Адаптер поставляется в стандартном комплекте.
- Технология iVoice: G1 Plus осуществляет голосовые оповещения о рабочем статусе приемника и производимых операциях. Поддерживается несколько языков, в том числе русский.
Программное обеспечение
Управление приемником осуществляется через полевые программы на базе контроллеров с ОС Windows Mobile или Android.
Для Windows Mobile (контроллер South X11) компания South разработала собственное бесплатное программное обеспечение EGStar. Также совместно с приемниками South Galaxy можно использовать ПО MicroSurvey FieldGenius и Carlson SurvCE.
Для платформы Android компания South предлагает фирменное приложение SurvX. Оно обладает простым и понятным интерфейсом и устанавливается на мобильные устройства на базе Android. Это могуть быть защищенные смартфоны Blackview или полноценные полевые контроллеры South X50, South Polar H3.
Размеры и вес
South Galaxy G1 Plus имеет весьма компактные размеры. Вес - 1,2 кг.
Высокая надежность
Прорезиненные элементы и контурные уплотнители позволяют приемнику выдерживать погружение в воду на глубину до метра. Защита от пыли и влаги IP67 дает возможность работать при различных погодных условиях. Корпус изготовлен из материала на основе магниевого сплава, выдерживает падение с высоты 3 метров.

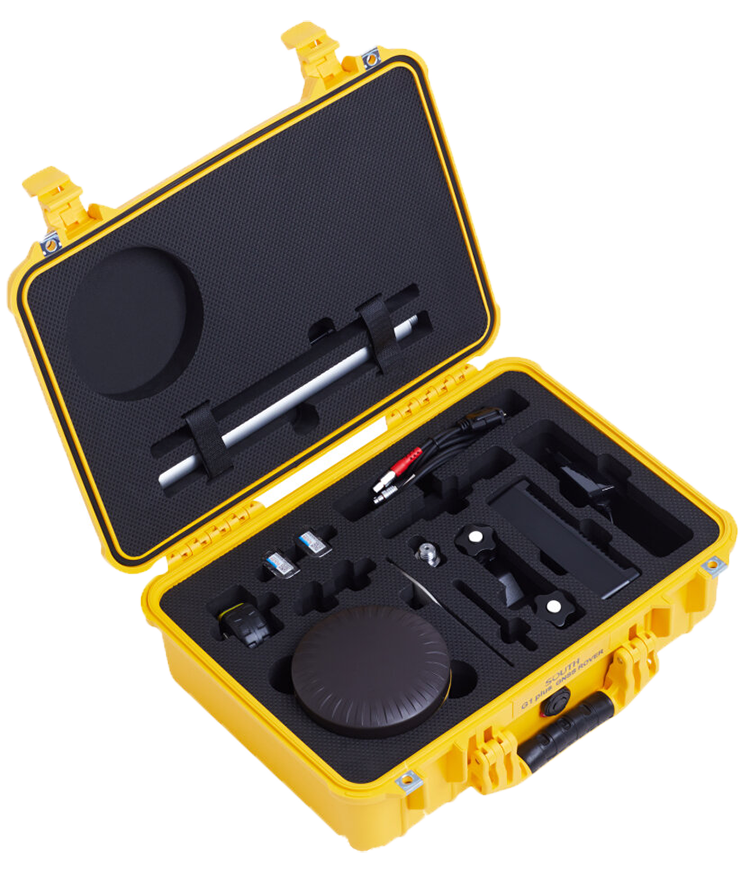

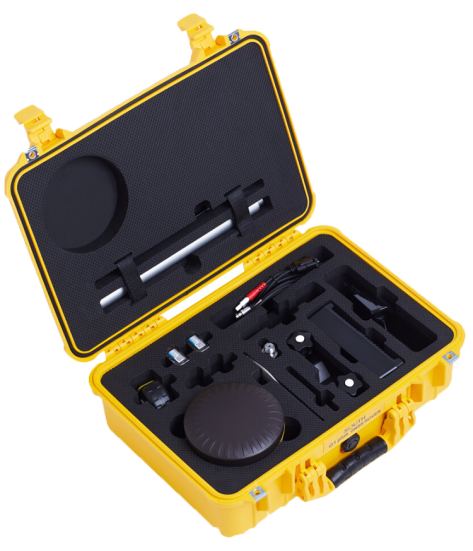

Прочный кейс
South G1Plus поставляется в прочном нейлоновом кейсе с жестким каркасом. Он сравним по прочности с толстым пластиком, но в 2 раза легче. Кейс защищает оборудование от ударов и вибрации при переноске или транспортировке, может использоваться в качестве рюкзака.
* Время конвергенции приемника зависит от состояния созвездий GNSS, уровня многолучевости и близости от препятствий, таких как большие деревья и здания.
| Количество каналов | 336 |
| GPS | L1 C/A, L2C, L2E, L5 |
| ГЛОНАСС | L1 C/A, L1P, L2 C/A, L2P, L3* |
| Beidou | B1, B2, B3* |
| Galileo | E1, E5A, E5B, E5AltBOC, E6* |
| MSS L-Band | OmniSTAR, Trimble RTX |
| Другие | QZSS: L1 C/A, L1 SAIF, L1C, L2C, L5, LEX; SBAS: L1 C/A, L5; IRNSS: L5 |
| Вывод данных | NMEA-0183, TSIP |
| Форматы поддерживаемых поправок | CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 |
| Запись данных | 1-50 Гц |
| Время инициализации RTK | менее 8 сек |
| Надежность инициализации RTK | ˃ 99.9% |
| Точность в режиме RTK | план: 8 мм + 1 мм/км, высота: 15 мм + 1 мм/км |
| Точность в режиме Статика | план: 2.5 мм + 0.5 мм/км, высота: 5 мм + 0.5 мм/км |

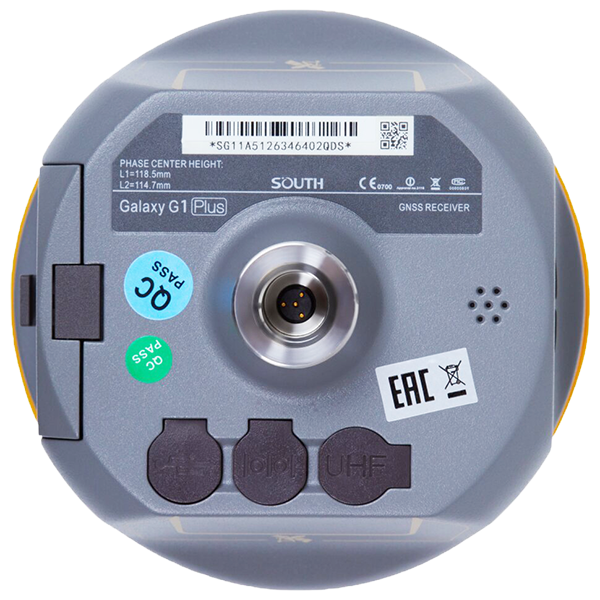

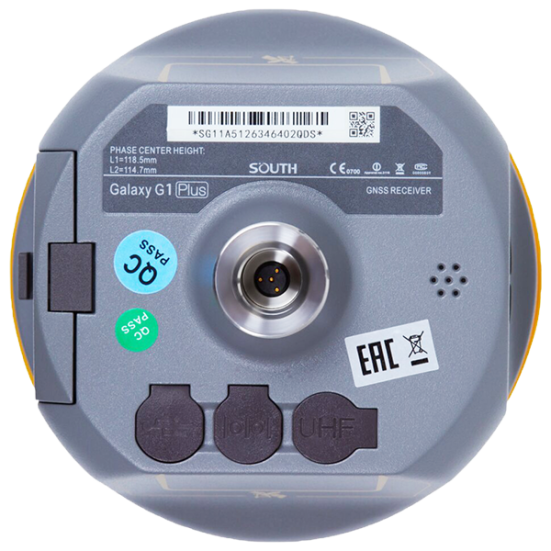

| Порты ввода/вывода | 5-pin Lemo (внешнее питание), 7-pin Lemo (USB + RS232), 1 порт для УКВ/GPRS антенны, слот для сим-карты; |
| УКВ-модем (опция) | приемо-передающий 1/2/3Вт, диапазон частот 410-470Мгц, поддержка протоколов TrimTalk450s, TrimMark3, PCC EOT, SOUTH. Режим ретрансляции поправок. |
| Сотовый модем | 4G LTE/3G/GPRS/GSM |
| Bluetooth | Bluetooth v.2.1, 4.0, поддержка EDR, NFC |
| WIFI | 802.11b/g |
| WIFI точка доступа | позволяет мобильному устройству получить доступ к внутреннему Web-интерфейсу для настройки приемника; |
| WIFI клиент | позволяет передавать и принимать дифференциальные поправки через WIFI; |
| Память | 8 Гб SSD; |
| Датчик наклона | наклон до 30 градусов, автокоррекция; |
| Электронный уровень | отображается на экране контроллера, возможна настройка автоматической съемки при достижении заданного уровня; |
| Аккумулятор | сменный 3400мАч, 7.4В, Li-ion, 2шт, горячая замена); |
| Время работы | 16 ч - статика, 12 ч - РТК GPRS, 10 RTK УКВ; |
| Степень защиты | IP67; |
| Выдерживает падение | с высоты до 3 метров; |
| Рабочая температура | от -45 до +60 С; |
| Датчик температуры | для контроля температуры приемника реальном времени; |
| Размеры корпуса | 129 мм × 112 мм; |
| Вес (с аккумуляторами) | 1.2 кг; |
| Материал корпуса | магниевый сплав |
* Сигналы GLONASS L3 и Galileo E6 не доступны для публичного использования, текущая возможность поддержки этих сигналов в приемнике основана на общедоступной информации и документации (ICD). Beidou B3 - после официальной будет опубликации документация (ICD) для сигнала B3, будет выпущена прошивка с его поддержкой.

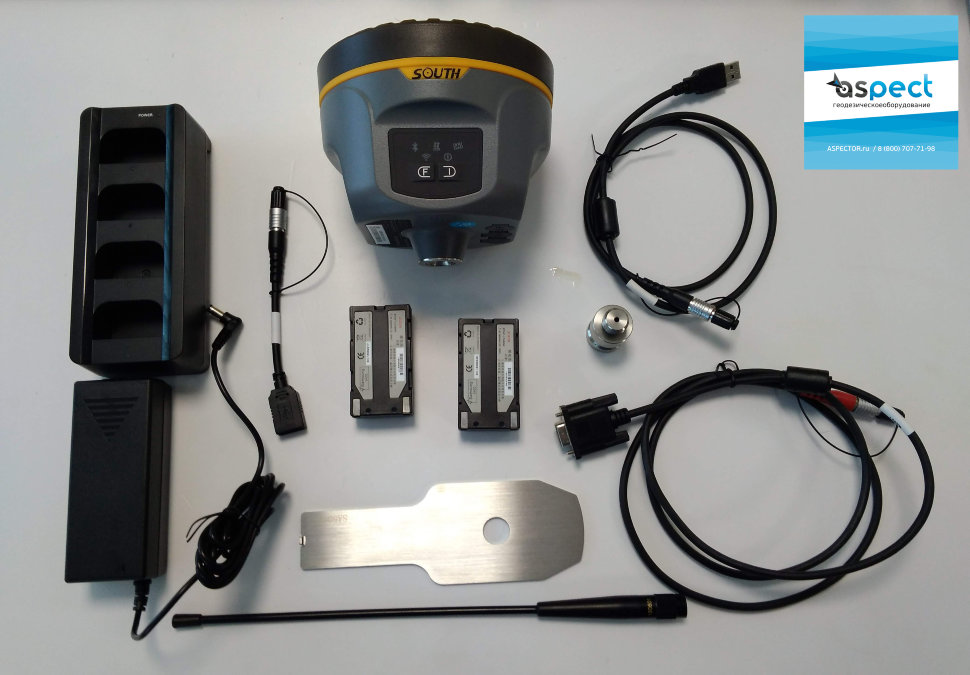

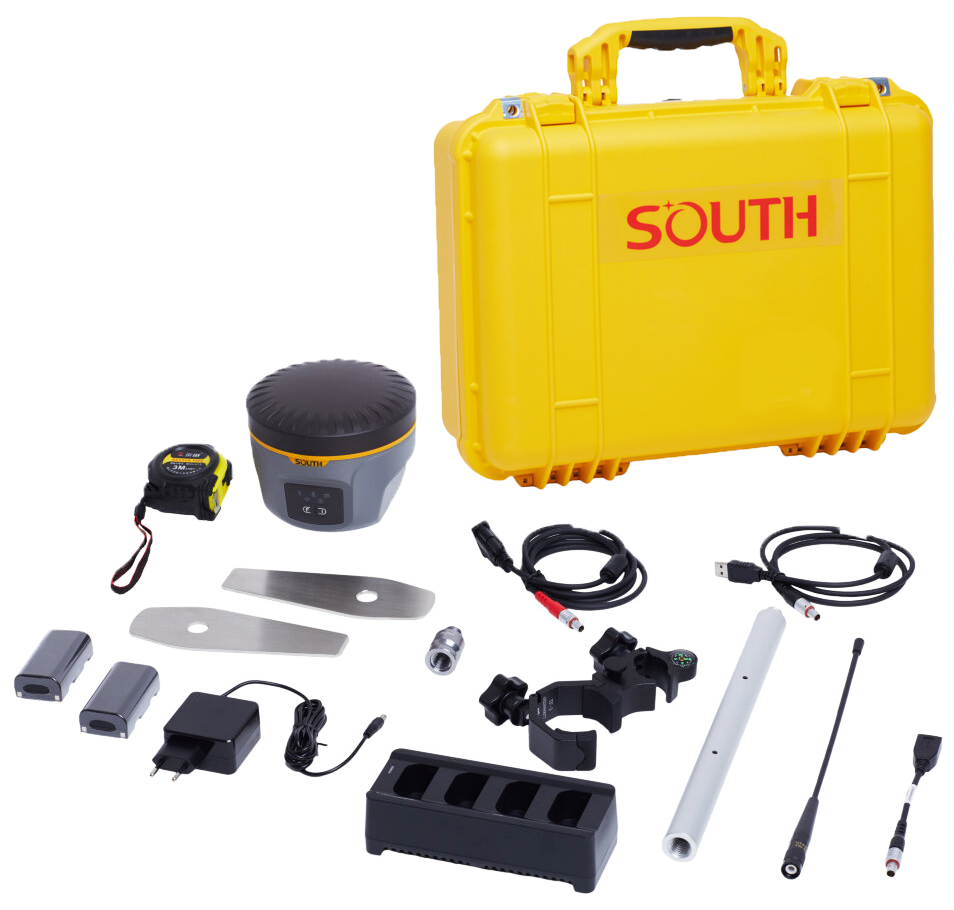

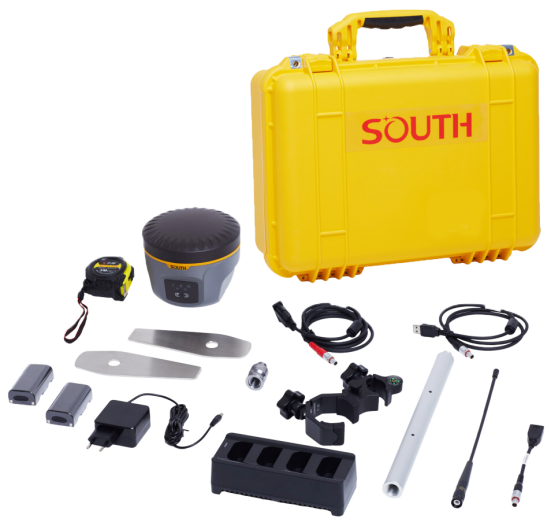

Комплект:
- Приёмник G1plus;
- УКВ антенна (при покупке приемника с УКВ модемом);
- кабель данных;
- зарядное устройство с адаптером от сети 220В;
- Li-ion батарея 3400мАч - 2шт;
- кейс транспортировочный;
- пластина на веху для измерения высоты;
- рулетка 3м;
- программное обеспечение; руководство пользователя;
- поверка.
