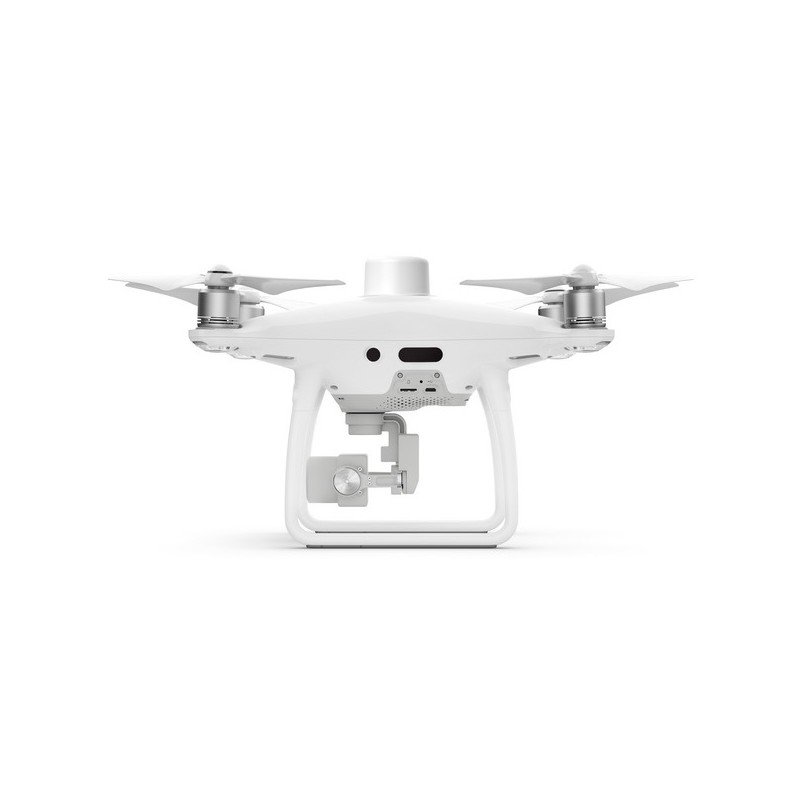

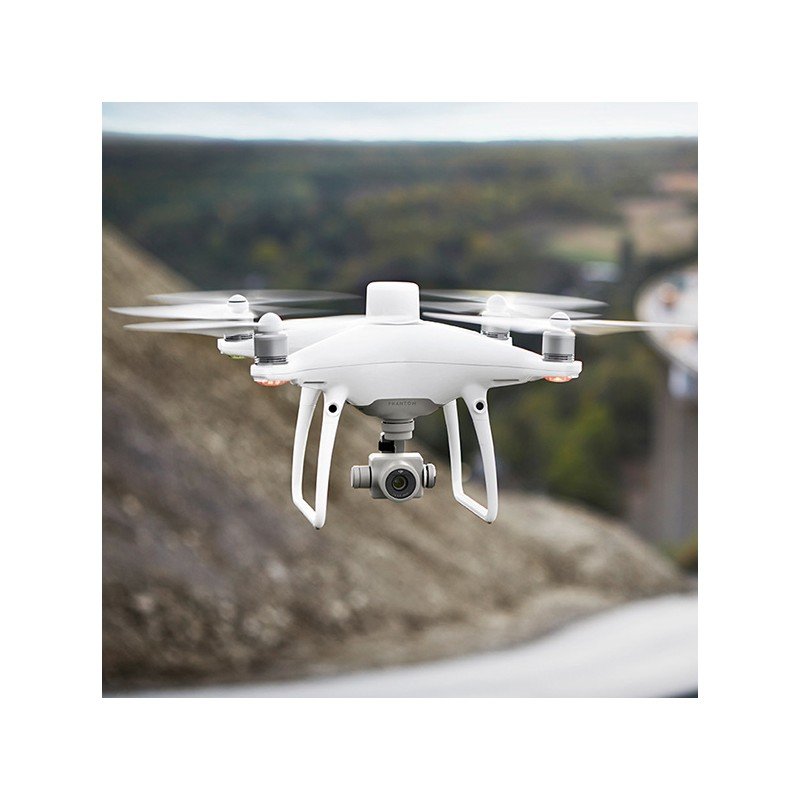

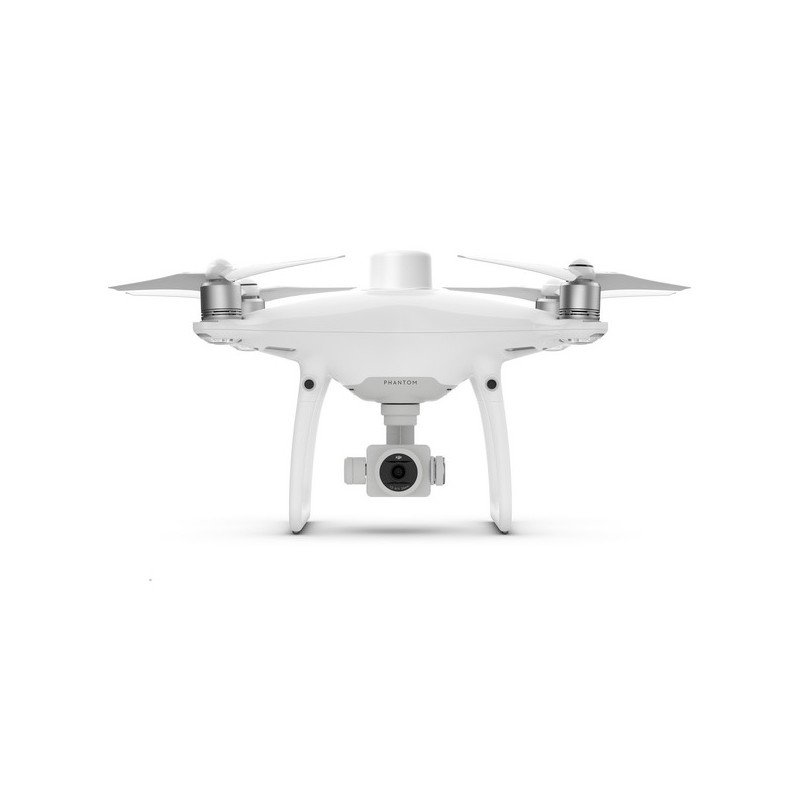

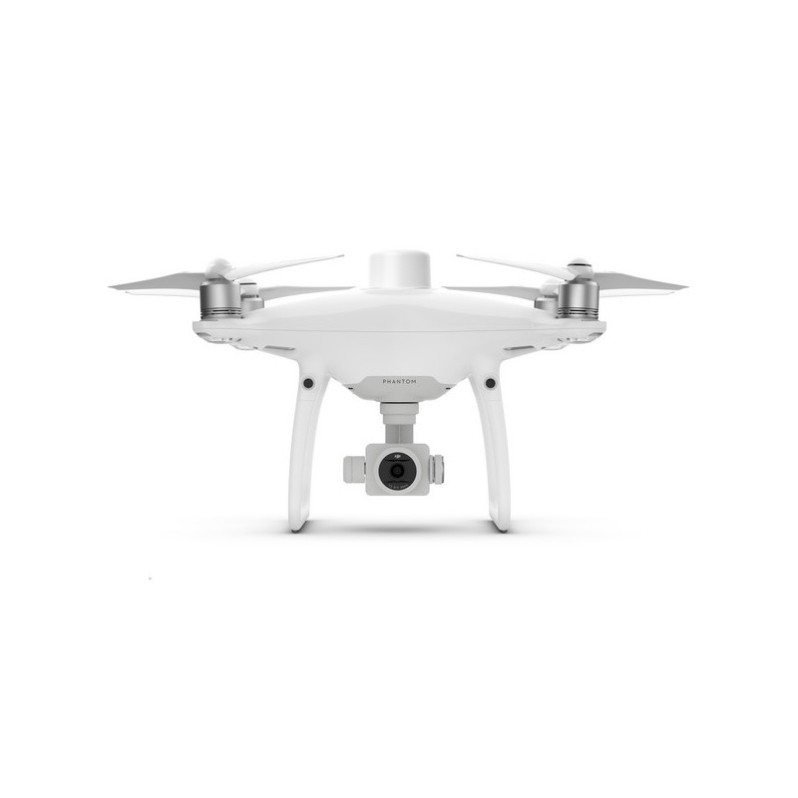

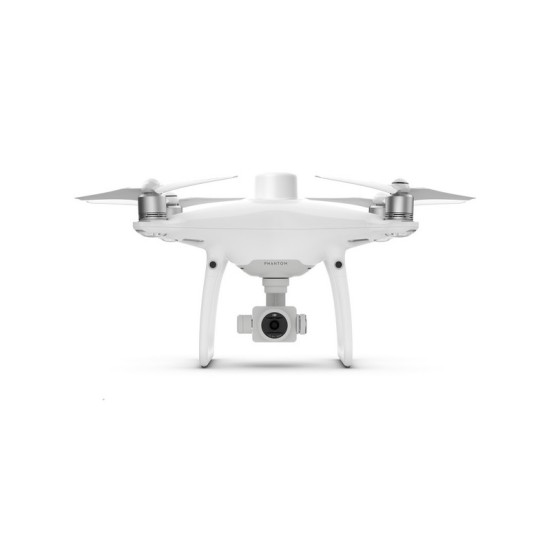

Квадрокоптер для аэрофотосъемки DJI Phantom 4 RTK
Квадрокоптер геодезический для аэрофотосъемки DJI Phantom 4 RTK с геодезическими GNSS RTK приемником
Цена
0
Осталось несколько штук
Доставка
Оплата
Для расчета стоимости доставки обратитесь к менеджеру. Мы работаем с большинством транспортных компаний.
Доступные варианты оплаты: Оплата по счету от организации, Безналичная оплата, Оплата наличными.
Заказ по телефону8 (800) 707-71-98
  •     Профессиональный квадрокоптер для аэрофотосъемки. Основное отличие DJI Phantom 4 RTK от других квадрокоптеров этой серии – наличие дополнительного ГНСС модуля, который осуществляет точное позиционирование квадрокоптера во время каждого снимка. Таким образам, в результате полета оператор имеет данные, которые позволяют создавать цифровые модели высокой точности с привязкой к выбранной системе координат.

    • Полетное время 30 минут.
    • Матрица 1” CMOS.
    • Дальность передачи 7 км.
    • Максимальная скорость 58 км/ч.
    • Точность позиционирования ±0.1 м.
    • Функция картографирования.

       Сочетание мощной камеры и геодезического ГНСС RTK приемника делает DJI Phantom 4 RTK уникальным профессиональным геодезическим инструментом для картографирования.

    Точность дополнительного ГНСС RTK приемника DJI Phantom 4 RTK– 1 см в плановом положение (горизонтальное) и 1,5 см точность по высоте (вертикальная).

    Основные преимущества DJI Phantom 4 RTK

    • Высокая точность готовых цифровых моделей в пределах 2-7 сантиметров
    • Благодаря встроенному GNSS приёмнику геодезического класса в процессе работ можно полностью отказаться от наземных знаков для привязки снимков
    • Простота в использовани

       DJI Phantom 4 RTK – квадрокоптер с 20 Мп камерой и размером матрицы 1”. Интерфейс управления квадрокоптером прост и интуитивно понятен. При выполнении полетного задания риск потери летательного аппарата по вине оператора практически отсутствует, так как полетное задание выполняется в полностью автоматическом режиме. Встроенный барометрический датчик и датчики препятствий надежно квадрокоптер от столкновений с препятствиями.

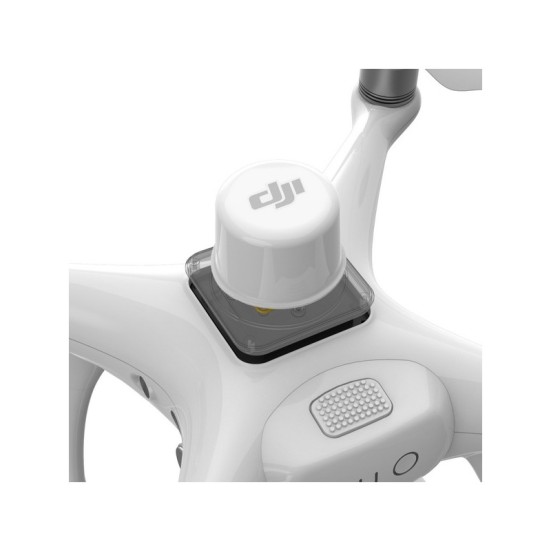

       Интегрированный в систему дрона GNSS приемник геодезического класса (с точностью фиксирование событий 1,5-2 см), позволяет получать точные координаты квадрокоптера в момент съемки и упрощает процедуру работы (нет необходимости использования наземных точек для привязки ортофотоплана).

       Полетное время квадрокоптера до 30 минут, что позволяет выполнять значительный объем работы за один полет (30-50 гектар).

       Кроме получения точных координат центра снимка, RTK ГНСС приемник участвует в процессе полета беспилотного геодезического дрона, что позволяет гораздо точнее выполнять полетное задание.

       Сочетание двух ГНСС модулей в процессе полета дает значительный запас надежности позиционирования БПЛА в сложных условиях плотной городской застройки и на строительных площадках.

       Для обеспечения точной работы ГНСС RTK приемника на борту, DJI Phantom 4 RTK должен получать поправки от базовой ГНСС станции D-RTK2 или любой другой, которая обеспечивает передачу данных RTCM по протоколу NTRIP. Получение поправки происходит по Wi-Fiканалу. Для получения поправок из Интернета можно использовать модем 4G.

       Система TimeSync обеспечивает совместную работу контроллера, ГНСС RTK приемника и камеры квадрокоптера. Это качественно улучшает сбор данных для аэрофотограмметрических работ и позволяет получать координаты центра CMOS с точностью до 1 см.

    Качество фотографий.

        Высокое разрешение встроенной камеры (20 Мп) поможет достичь наземного разрешения в 2,74 см на один пиксель при высоте полета 100 м. Каждый объектив DJI Phantom 4 RTK откалиброван и в процессе фотограмметрической обработки учитывается его радиальные и тангенциального искажения. Данные о дисторсии сохраняются в метаданных каждого кадра для получения точного результата.

    Область применения геодезического квадрокоптера Phantom 4 RTK:

    • Аэрофотосъемка и создание топографических планов с точностью 1:500-1:1000
    • Создание цифровых моделей городов и поселков
    • Создание цифровых моделей зданий и памятников архитектуры
    • Работы по подсчету объема выработки карьеров
    • Ландшафтный дизайн

    Приложение GS RTK

        Приложение создано для того, чтобы получить максимально точный результат с максимальной безопасностью и быстротой. Программа позволяет создавать полетные задания с высочайшей эффективностью. Доступны все необходимые настройки процесса съемки: перекрытие, скорость, высота полета и другие. В приложение также реализована предупреждение оператора о неблагоприятной для полетов погоде.

    Интеграция с D-RTK 2

        Мобильная ГНСС станция D-RTK 2, передает дифференциальный сигнал на коптер в реальном времени. Для картографии это имеет огромное значение, так как в таком случае обеспечивается получение точных данных. Еще более важным фактором можно считать совместную работу мобильной станции и системы передачи OcuSync 2.0, в результате чего дрон получает и передает информацию, в которой точность позиционирования достигает 1 см, причем практических при любых обстоятельствах.

    Комплектация:

    • Квадрокоптер DJI Phantom 4 RTK.

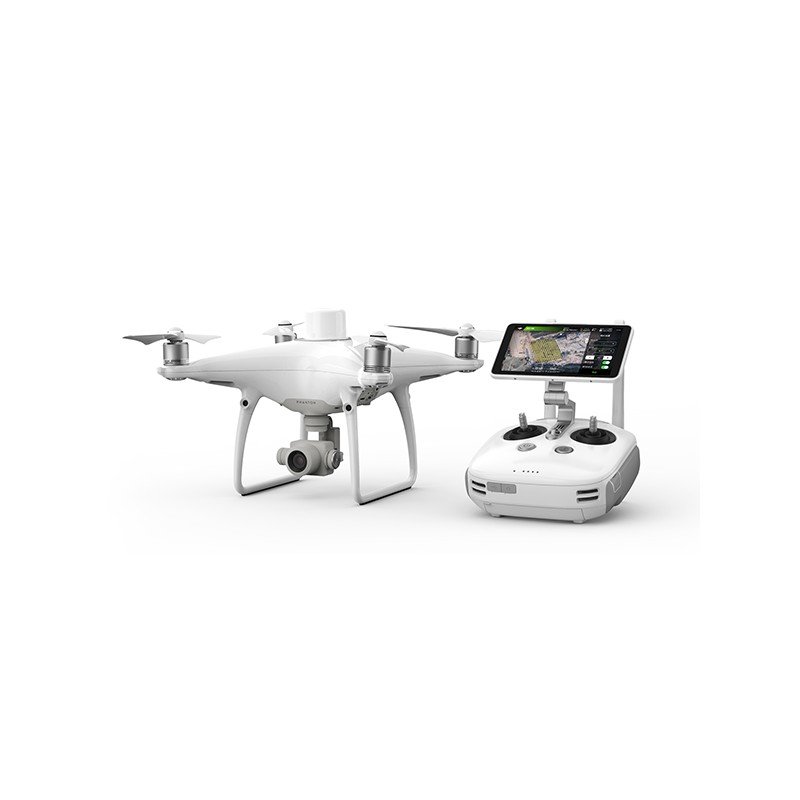

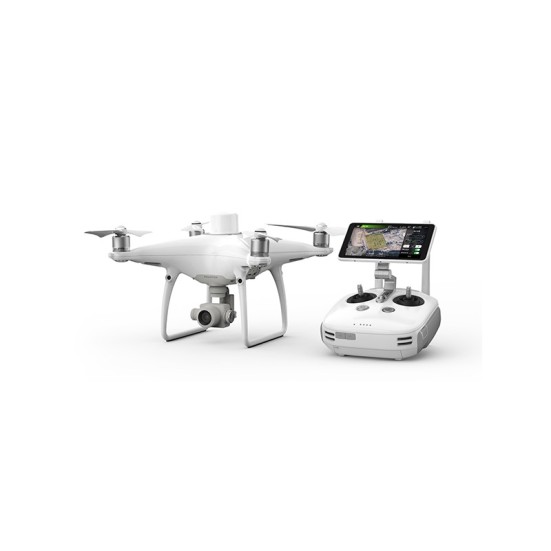

    • Пульт дистанционного управления для Phantom 4 RTK.
    • Пара пропеллеров - 4 шт.
    • Интеллектуальная полетная батарея - 2шт.
    • Интеллектуальная батарея для ПДУ.
    • Зарядное устройство.
    • Кабель питания.
    • Зарядный Хаб для аккумулятора ПДУ.
    • Зарядный Хаб для аккумулятора дрона.
    • Документация.
    • Фиксатор подвеса.
    • Кабель USB OTG.
    • Кабель Micro-USB.
    • Кабель USB-С.
    • Карта памяти microSD 16Гб.
    • Модем.
    • Кейс для транспортировки.
    • Винт с крестообразным шлицем Phillips - 2шт.

       Для обеспечения большей автономности комплекса, рекомендуем приобрести комплект расширенного питания DJI P4 POWER 2XPART64+PART8, комплект дополнительного питания (2 аккумулятора, крэдл для одновременной зарядки 3-х аккумуляторов), DJI автомобильное ЗУ для Phantom 4

    Сомневаетесь?  Прежде чем купить закажите бесплатную демонстрацию и убедитесь в высокой эффективности Phantom 4 RTK.

  • Загрузка данных...
  • Летательный аппарат

    • Взлетная масса: 1391 г.
    • Размер по диагонали: 350 мм.
    • Макс. скорость на взлете: 6 м/сек (в автоматическом режиме пилотирования); 5 м/сек (в ручном режиме пилотирования).
    • Макс. скорость при приземлении: 3 м/сек.
    • Макс. скорость (без ветра): 50 км/ч (в режиме P-mode), 58 км/ч (в режиме A-mode).
    • Макс. высота полета: 6000 м.
    • Макс. полетное время (без ветра): Около 30 мин.
    • Диапазон рабочих температур: от 0° до 40°.
    • Рабочая частота летательного аппарата: 2.400 ГГц - 2.483 ГГц (Европа, Япония, Корея); 5.725 ГГц - 5.850 ГГц (США, Китай)ю
    • Мощность передачи (EIRP): 2.4 ГГц: CECE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBm; 5.8 ГГц: SRRC(Китай)/ FCC(США)/(Тайвань, Китай):< 26 dBm.
    • Поддерживаемые системы спутниковой навигации: GPS+GLONASS+Galileo*; GPS+BeiDou+Galileo*(Азия).
    • Точность позиционирования: Точность работы при включенном RTK: По вертикали: ±0.1 м; По горизонтали: ±0.1 м; При отключенном RTK: По вертикали:±0.1 м (с визуальным позиционированием); ±0.5 м (с GNSS-позиционированием); По горизонтали:±0.3 м (с визуальным позиционированием); ±1.5 м (с GNSS-позиционированием).
    • Смещение положения изображения: Положение центра камеры относительно фазового центра встроенной антенны D-RTK под осью корпуса дрона: (36, 0 и 192 мм) уже применяется к координатам изображения в данных Exif. Положительные оси x, y и z корпуса летательного аппарата указывают соответственно вперед, вправо и вниз от дрона.

    Подвес

    • Управляемый диапазон подвеса: от -90° до +30°.
    • Стабилизация подвеса: 3-осевая (наклон, вращение, поворот).
    • Макс. скорость управления (наклон): 90°/сек.
    • Диапазон угловой вибрации: ±0.02°.

    Камера

    • Матрица камеры: 1" CMOS; Эффективные пиксели: 20 M
    • Объектив камеры: Угол обзора 84°; 8.8 мм / 24 мм (35 мм ЭФР 24 мм); f/2.8 - f/11, автофокус при 1 м - ∞.
    • Диапазон ISO: Видео: 100-3200 (режим Auto); 100-6400 (Ручной режим); Фото: 100 - 3200 (режим Auto); 100-12800 (Ручной режим).
    • Скорость срабатывания затвора: Механический затвор: 8 - 1/2000 сек; Электронный затвор: 8 - 1/8000 сек.
    • Макс. размер изображения: 4864 × 3648 (4:3); 5472 × 3648 (3:2).
    • Разрешение видео: H.264, 4K:3840 × 2160 30p.
    • Поддерживаемая система файлов: FAT32 (≤ 32 Гбайт); exFAT(> 32 Гбайт).
    • Формат фотосъемки: JPEG.
    • Формат видеосъемки: MOV.
    • Диапазон рабочих температур камеры: От 0° до 40° C.

    Визуальная система

    • Диапазон скоростей: ≤50 км/ч при высоте 2 м с соответствующим освещением.
    • Диапазон высот: 0 - 10 м.
    • Рабочий диапазон датчиков: 0 - 10 м.
    • Угол обзора датчиков: Вперед/Назад: 60° (по горизонтали), ±27° (по вертикали); Вниз: 70° (вперед и назад), 50° (влево и вправо).
    • Диапазон обнаружения препятствий: 0.7 - 30 м.
    • Частота измерения: Вперед/Назад:10 Гц; Вниз:20 Гц.
    • Условия функционирования визуальной системы: Поверхность с видимой текстурой, уровень освещенности >15 лк.

    Инфракрасный датчик

    • Диапазон обнаружения препятствий ИК: От 0.2 до 7 м.
    • Угол обзора ИК: 70° (по горизонтали); ±10° (по вертикали).
    • Частота измерения ИК: 10 Гц.
    • Рабочие условия ИК: Поверхность из материала с рассеянным отражением и коэффициентом отражения > 8% (например, стена, деревья, люди и т.п.)

    Пульт дистанционного управления

    • Рабочая частота пульта: 2.400 ГГц-2.483 ГГц (Европа, Япония, Корея); 5.725 ГГц - 5.850 ГГц (США, Китай).
    • Диапазон рабочих температур пульта: От 0° до 40° C.
    • Макс. расстояние передачи (без помех): FCC: 7 км; SRRC / CE / MIC / KCC: 5 км (без препятствий и помех).
    • Мощность передачи пульта (EIRP): 2.4 ГГц: CE / MIC / KCC:< 20 dBm; 5.8 ГГц: SRRC / FCC:< 26 dBm
    • Дисплей: размер экрана 5.5 дюймов, 1920 × 1080, 1000 кд/м2, ОС Android; Память 4 Гб RAM+16 Гб ROM.

    Аккумуляторная батарея

    • Тип аккумулятора: LiPo 4S.
    • Вес аккумулятора: 468 г.
    • Емкость аккумулятора: 5870 мАч.
    • Номинальное напряжение аккумулятора: 15.2 В.
    • Энергоемкость аккумулятора (потребление энергии): 89.2 Вт/ч.
    • Температура зарядки аккумулятора: от -10° до 40°C.
    • Диапазон рабочих температур аккумулятора: От -20° до 40°C.
    • Макс. мощность зарядки аккумулятора: 160 Вт.
    • Полетная батарея: емкость: 4920 мАч; Напряжение: 7.6 В; Тип батареи: LiPo 2S; Мощность: 37.39 Вт/ч;
    • Диапазон рабочих температур: от -20° до 40°C.

    Зарядное устройство

    • Напряжение зарядного устройства: 17.4 В.
    • Номинальная мощность зарядного устройства: 160 Вт.
    • Потребление энергии: 16 Вт (типовое значение)

    Зарядная станция для полетной батареи (WCH2)

    • Напряжение на входе ЗСПБ: 17.3 - 26.2 В.
    • Напряжение и ток на выходе ЗСПБ: 8.7 В, 6 В; 5 В, 2 А.
    • Диапазон рабочих температур ЗСПБ: От 5° до 40 °C.

    Зарядная станция для интеллектуальной полетной батареи (зарядный хаб для Phantom 4)

    • Напряжение ЗСИПБ: 17.5 В.
    • Емкость ЗСИПБ: 4920 мАч.
    • Тип батареи ЗСИПБ: LiPo 2S.
    • Мощность ЗСИПБ: 37.39 Вт/ч.
    • Диапазон рабочих температур ЗСИПБ: От -20° до 40°C.

    GSNN

    • Одночастотный, высокочастотный модуль GNSS: GPS+BeiDou+Galileo*(Азия); GPS+GLONASS+Galileo* (другие регионы); Используемые частоты: GPS:L1/L2; ГЛОНАСС:L1/L2; BeiDou:B1/B2; Galileo*:E1/E5a; Время первой фиксации:< 50 сек/
    • Точность позиционирования GNSS: по вертикали 1.5 см + 1 п/м (СКО); по вертикали 1 см + 1 п/м (СКО); 1 п/м означает ошибку, которая увеличивается на каждый км полета дрона.
    • Частота обновления позиционирования: 1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц.
    • Холодный старт: <45 с.
    • Горячий старт <10 с.
    • Время захвата <1 с.
    • Надежность загрузки: >99.9%.
    • Формат дифференциальных данных: RTCM 2.X/3.X.

    Приложение

    • Система передачи видео: OcuSync.
    • Наименование приложения: GS RTK.

    Поддерживаемые SD-карты

    • Поддерживаемые SD-карты: MicroSD макс. емкостью 128 Гб. Class 10 или UHS-1 при номинальной требуемой скорости записи ≥ 15 Мб/сек.

    Функция картографирования

    • Точность картографирования: Точность картографирования соответствует требованиям стандартов точности для цифровых ортофотоснимков класса III Американского общества фотограмметрии и дистанционного зондирования.; Реальная точность зависит от освещения на месте, состояния, высоты дрона, используемого ПО для картографии и ряда других факторов при съемке.
    • Размер пикселя по земной поверхности GSD: (H/36.5) см/пикс, H обозначает высоту дрона относительно снимаемого объекта (единица: м).
    • Эффективность обработки данных: Макс. рабочая площадь около 1 км2 за один полет (на высоте 182 м, например, GSD составляет около 5 см/пикс, соответствуя требованиям стандартов точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотоснимков класса Ⅲ).

    Модуль IMU

    • Характеристики: Встроенный 6-осевой акселерометр высокой точности; Отслеживание перемещения D-RTK 2; Измерения наклона; Электронный ватерпас
