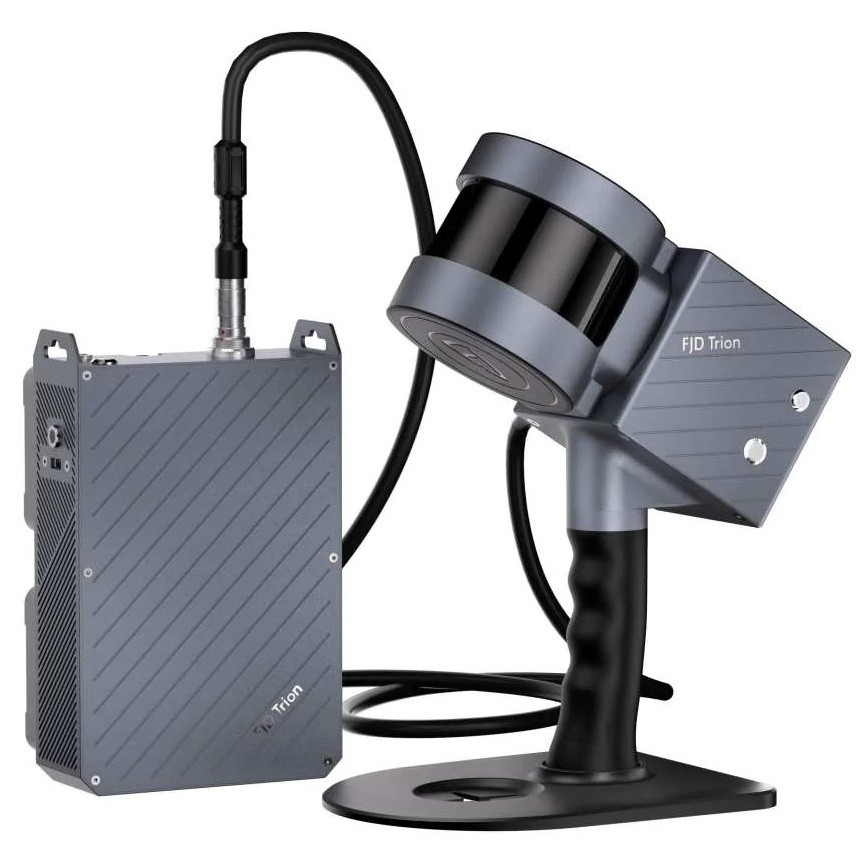

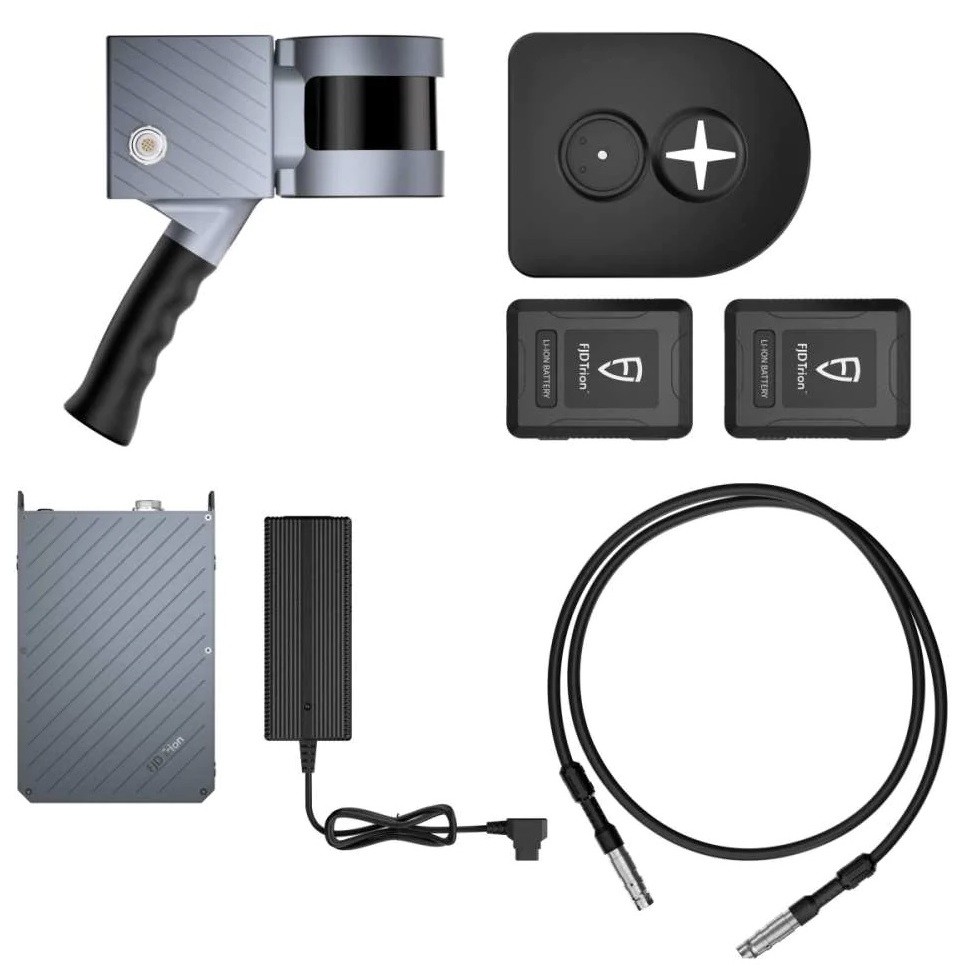

Комплект лазерного сканера NAVMOPO S1:
- сканер с инерциальной системой – 1 шт;

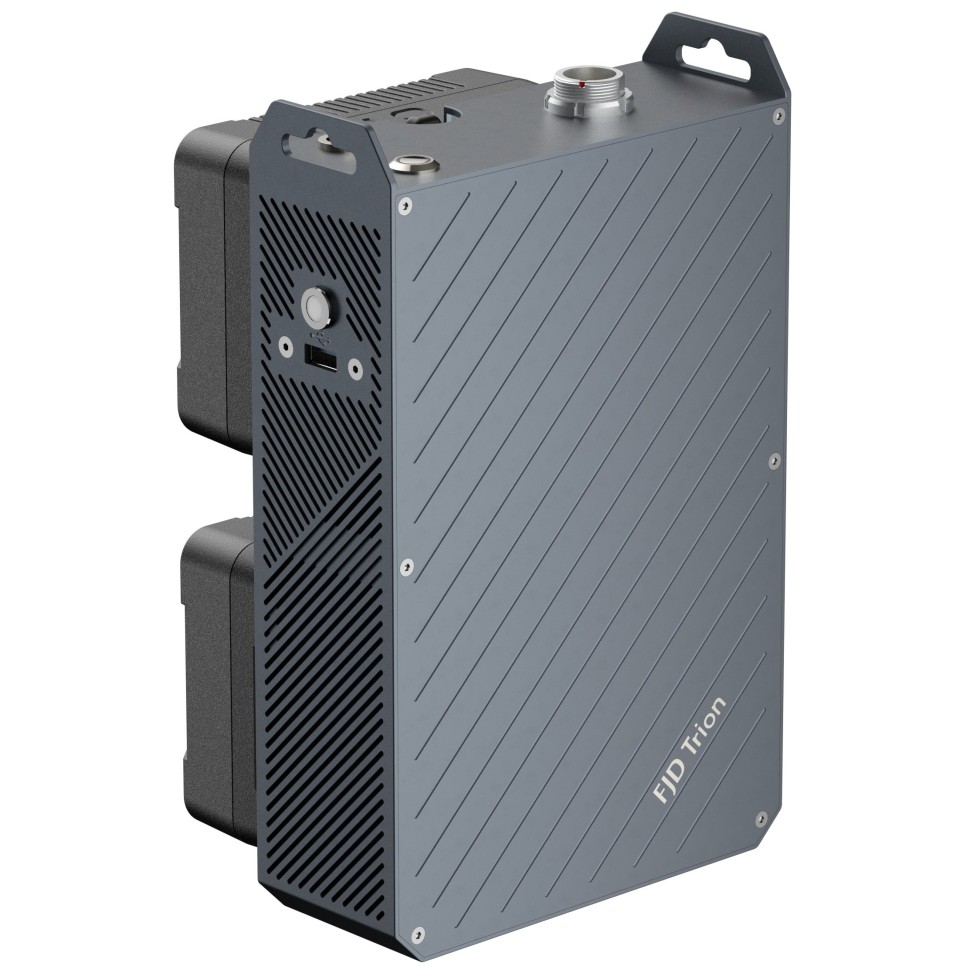

- регистратор данных – 1 шт;
- камера панорамная для раскраски облаков точек – 1 шт;
- платформа для геопривязки – 1 шт;
- аккумуляторы – 2 шт;
- кабель – 1 шт;
- зарядное устройство – 1 шт;
- программное обеспечение для управления сканером NAVMOPO Scan – 1 шт;
- программное обеспечение для обработки облаков NAVMOPO Model Base (постоянная, 1 рабочее место) – 1 шт;
- кейс для переноски системы – 1 шт;
- плечевой ремень – 1 шт.

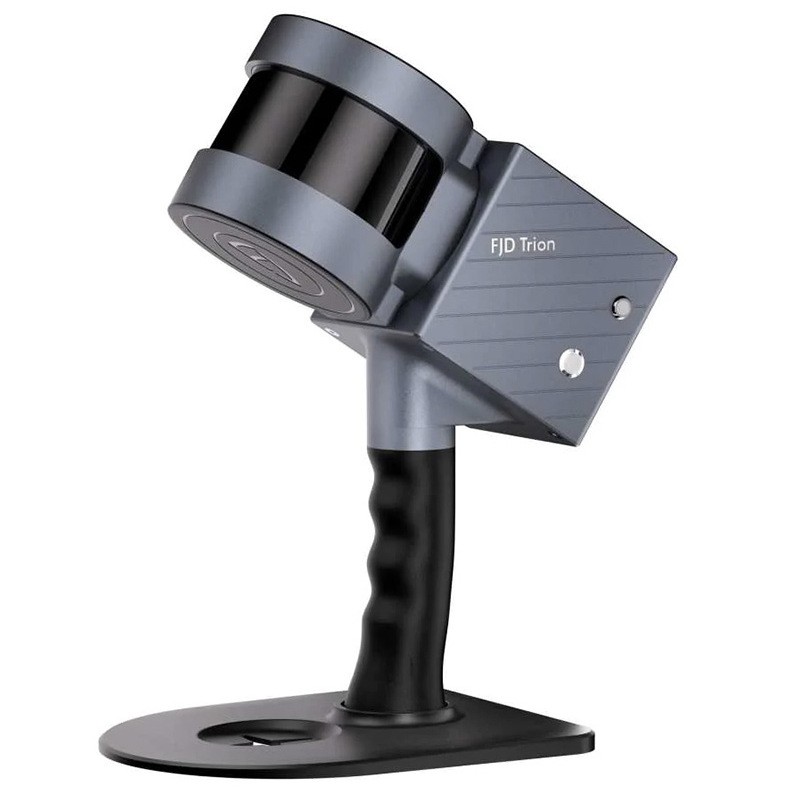

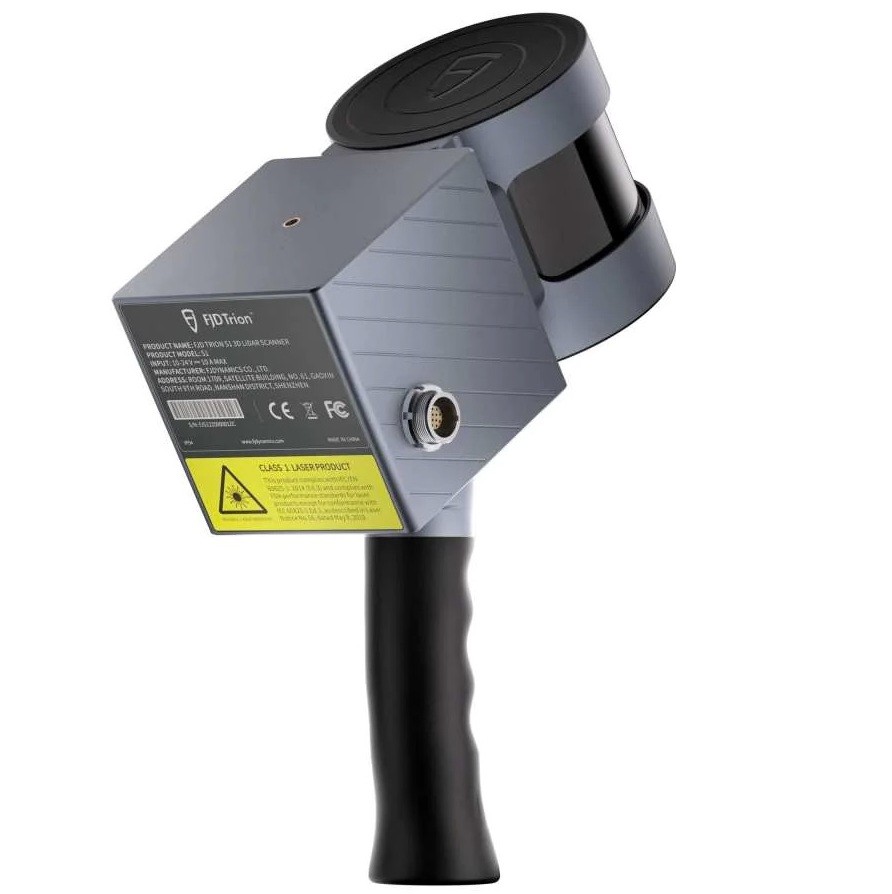

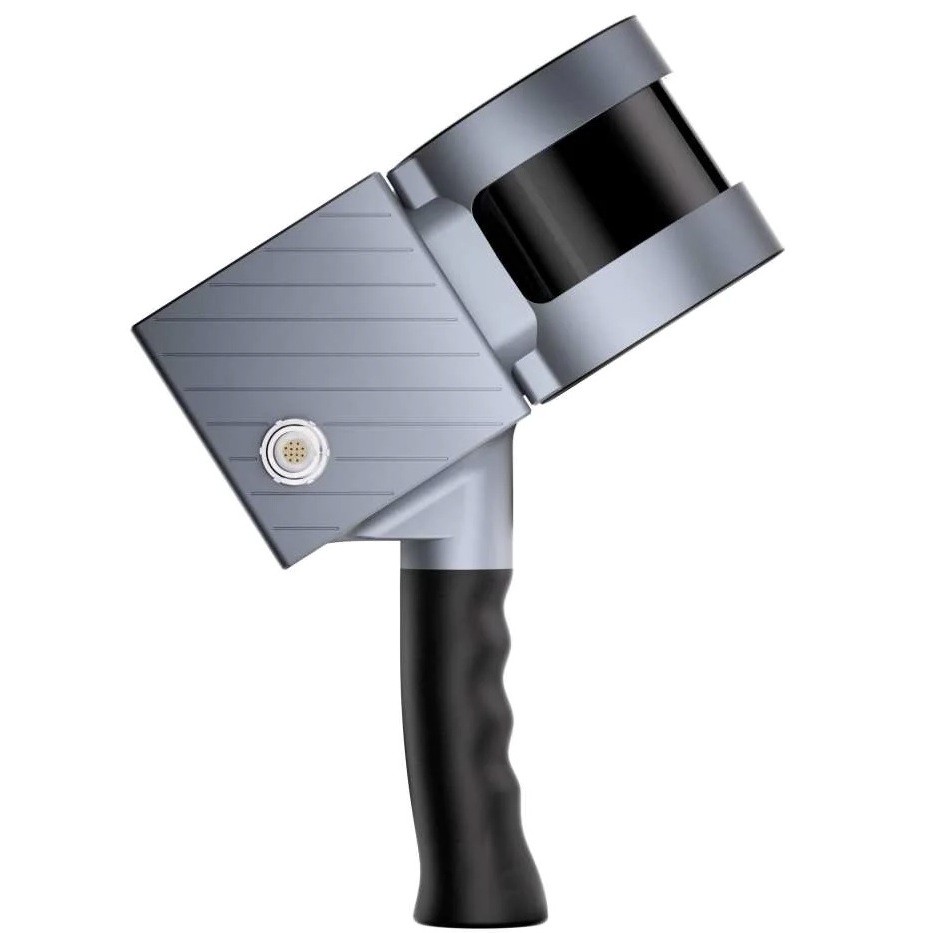

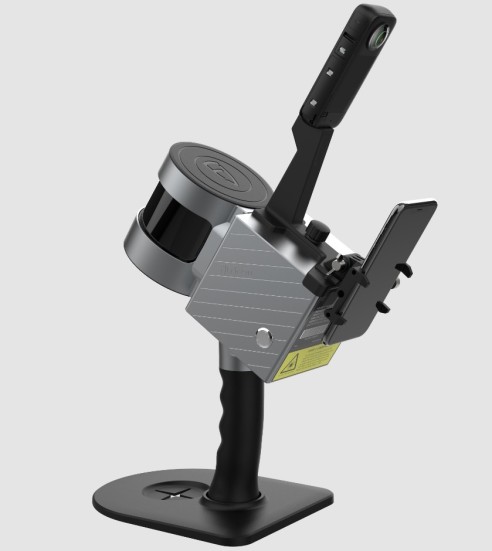

NAVMOPO S1 — это мобильный лазерный сканер, работающий на базе технологии SLAM. Устройство одновременно определяет собственные координаты и формирует карту окружающего пространства. Проще говоря, сканер непрерывно собирает данные о среде вокруг себя, пошагово формируя плотное облако точек по всей траектории движения. Наличие встроенной инерциальной системы (IMU) повышает точность позиционирования и устойчивость работы.
Сканер NAVMOPO S1 может быть дополнен 360-градусной камерой, стабилизационным жилетом, GNSS-приемником и рюкзаком, что превращает его в полноценную мобильную картографическую систему.
Ключевые преимущества
- производительность: до 320 000 точек/с;
- точность измерений — 1 см;
- 16-канальный лидар;
- дальность сканирования — до 120 м;
- отображение облака точек в реальном времени;
- поддержка геопривязки;
- компактный и легкий корпус;
- комплект из двух аккумуляторов по 6600 мАч с возможностью горячей замены.
Подходит для работы в помещениях, на открытых площадках и под землей:
- лазерная съемка зданий и сооружений;
- формирование поэтажных планов;
- обследование объектов для технической экспертизы;
- съемка территорий для проектов благоустройства;
- выполнение топографических работ;
- документирование промышленных зон;
- подсчет объемов складируемых материалов;
- маркшейдерские замеры;
- съемка подземных и наземных выработок.
Облако точек в реальном времени
Технология SLAM позволяет отображать облако точек непосредственно в процессе сканирования — данные транслируются прямо на смартфон.
Большая дальность и широкое поле зрения
Современный лидар обеспечивает точные 3D-измерения на расстоянии до 120 м.
Поле зрения составляет:
- вертикально — 360°,
- горизонтально — 285°.
Длительная автономная работа

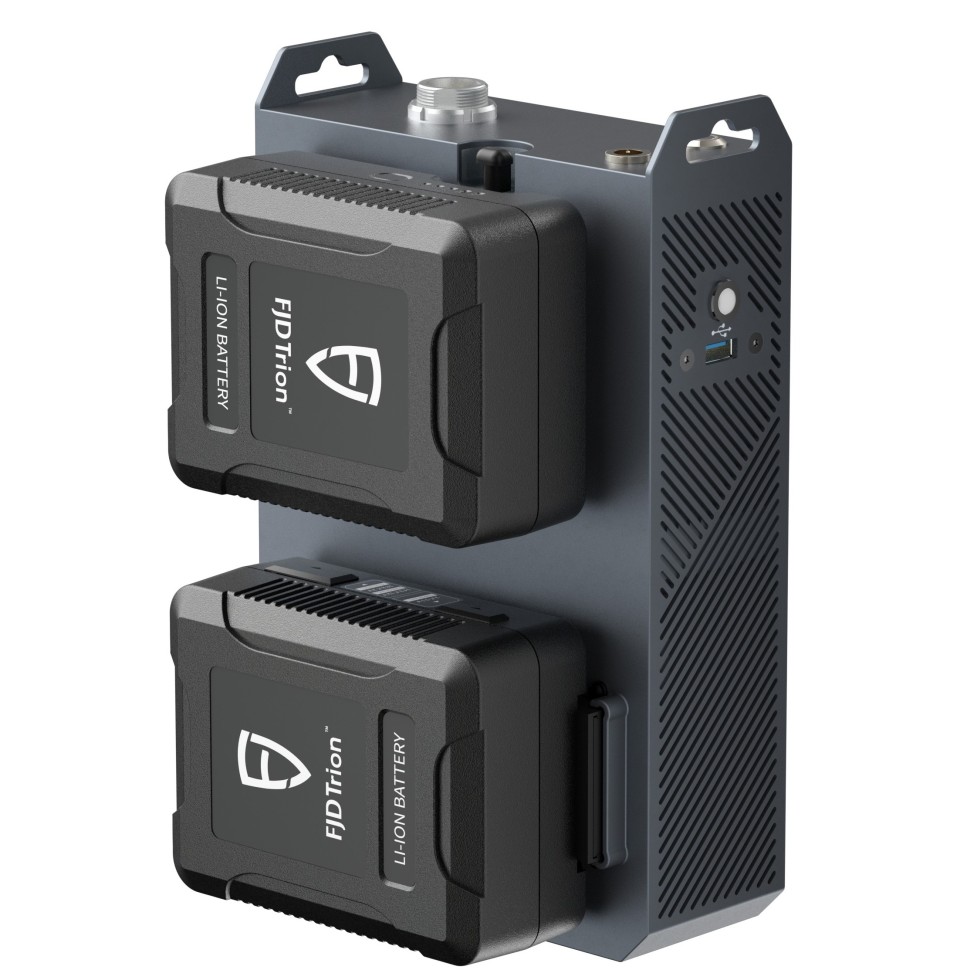

Два аккумулятора с возможностью горячей замены обеспечивают непрерывную работу до 6 часов.
Портативность
Легкий и компактный прибор удобно переносить в кейсе или рюкзаке. Он без труда помещается в ручную кладь.

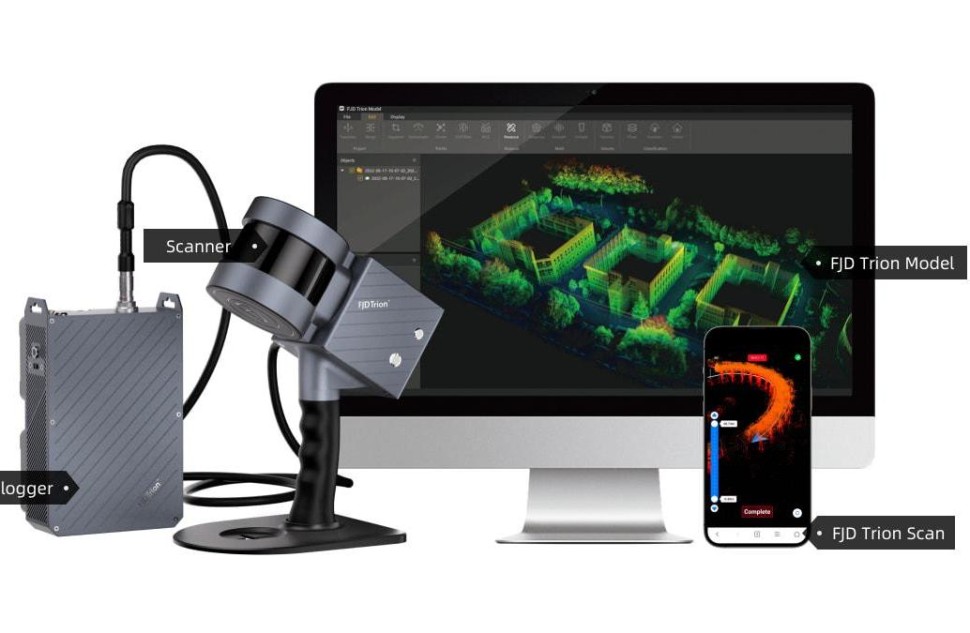

Программное обеспечение NAVMOPO Scan
Приложение для смартфона обеспечивает полный контроль над сканером:
- просмотр проектов и состояния памяти;
- визуализацию облака точек в реальном времени;
- контроль статуса GNSS-приемника;
- управление файлами и их импорт.
NAVMOPO Model — ПО для обработки данных
Профессиональный инструмент для постобработки облаков точек:
- регистрация и объединение облаков;
- очистка данных от лишних элементов;
- привязка облака к опорным маркам и системам координат;
- создание сечений и разрезов;
- векторизация контуров и экспорт в DXF;
- расчет объемов;
- автоматическое распознавание деревьев и получение параметров лесных массивов (объем ствола, биомасса и др.).
Технические характеристики
| Параметр | Значение |
|---|---|
| Дальность сканирования | 120 м |
| Точность | 1 см |
| Скорость | 320 000 точек/с |
| Лидар | 16 каналов |
| Класс лазера | 1 (λ=905 нм) |
| Поле зрения | 360° × 285° |
| Вертикальное разрешение | 2° |
| Горизонтальное разрешение | 0,36° |
| Обработка | реальное время |
| Память | 512 ГБ |
| Класс защиты | сканер: IP65; блок управления: IP54 |
| Температура эксплуатации | от –30°C до +50°C |
| Аккумуляторы | 2× 6600 мА·ч |
| Вес сканера | 1,9 кг |
| Вес блока управления | 1,6 кг |

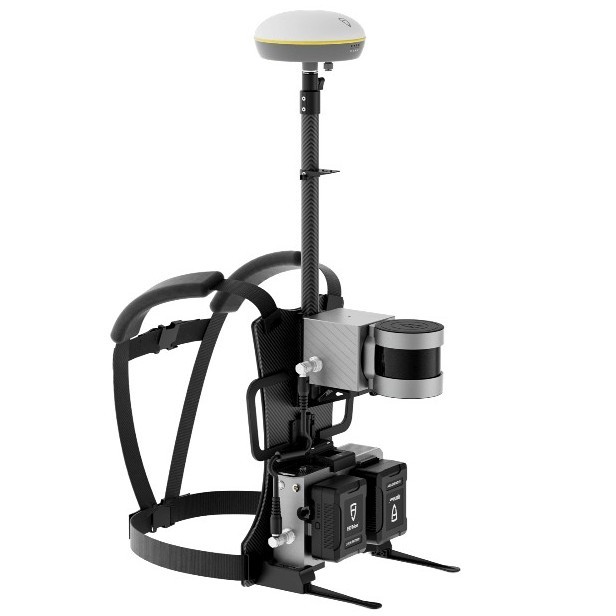

Комплект сканера NAVMOPO S1 c GNSS приемником:
- сканер с инерциальной системой – 1 шт;
- рюкзак с GNSS приемником NAVMOPO V1t и контроллером E200 (E600) - 1 шт;
- регистратор данных – 1 шт;
- камера панорамная для раскраски облаков точек – 1 шт;
- платформа для геопривязки – 1 шт;
- аккумуляторы – 2 шт.;
- кабель – 1 шт.;
- зарядное устройство – 1 шт.;
- программное обеспечение для управления сканером NAVMOPO Scan – 1 шт.;
- программное обеспечение для обработки облаков NAVMOPO Model Base (постоянная, 1 рабочее место) – 1 шт.;
- кейс для переноски системы – 1 шт.;
- плечевой ремень – 1 шт.
