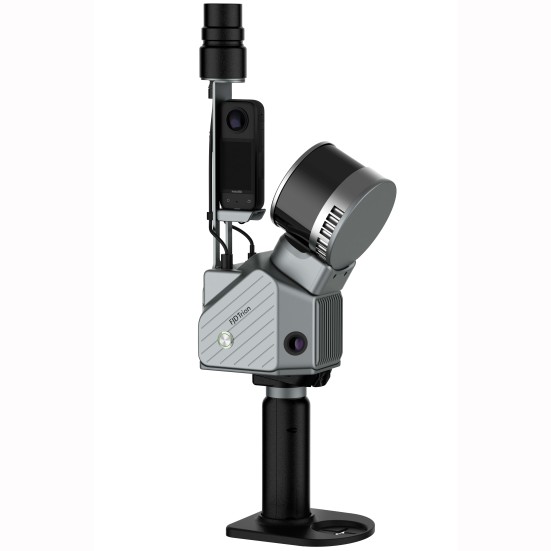

NAVMOPO S2 Max (FJD Trion S2 Max) - это новый мобильный лазерный сканер от компании FJD с лидаром на 32 канала, дальностью сканирований 300 м, с камерой Insta X3, со съемным RTK модулем. Он позволяет в реальном времени получать плотное высокоточное облако точек в местной системе координат.
Для точного определения своего местоположения в пространстве сканер оснащен двумя инерциальными система: IMU - инерциальная измерительная система, VIO - визуальная инерциальная измерительная система. Visual Inertial Odometry (VIO) — это метод определения положения и ориентации сканера в пространстве, с помощью анализа последовательности изображений, снятых установленными на нем камерами. Мощный компьютер установленный в сканере обрабатывает данные полученные с двух инерциальных систем и анализирует облака точек, это позволят значительно повысить точность позиционирования, а значит и точность получаемого цифрового двойника объекта. Для повышения точность сканер можно синхронизировать с GNSS приемником.
Особенности сканера NAVMOPO S2 Max:
- 640 000 точек в секунду;
- точность 1 см;
- 32 канальный лидар;
- дальность 300 м;
- облако точек в режиме реального времени;
- геопривязка;
- легкий и портативный;
- съемный аккумулятор емкостью 3240 мАч (2 шт.).
NAVMOPO S2 Max применяют в помещении, на улице и под землей:
- съемка зданий и сооружений;
- создание поэтажных планов;
- съемка зданий и сооружений для экспертизы;
- съемка прилегающих территорий для благоустройства;
- топография;
- съемка промышленных территорий;
- подсчет объемов складов сыпучих материалов;
- маркшейдерский замеры;
- съемка подземных и наземных выработок.
Использование SLAM технологии позволяет отображать облако точек в режиме реального времени на смартфоне. Благодаря современному лидару сканер S2 Max позволяет выполнять точные 3D-измерения различных объектов на расстоянии до 300 метров. Угол обзора по вертикали 360°, по горизонтали 285°. Легкий и компактный прибор, его можно переносить, как в кейсе, так и в рюкзаке. Он легко помещается в ручную кладь.
На смартфон устанавливается программное обеспечение для управления сканером NAVMOPO Scan, оно позволяет:
- отображать файлы проектов, объем памяти, время автономной работы;
- визуализирует облако точек в режиме реального времени;
- отслеживать состояние GNSS приемника;
- управляет файлами и импортировать их.
Программное обеспечение NAVMOPO Model - это профессиональный инструмент для обработки данных лазерного сканирования, с ее помощью вы можете делать:
- регистрировать (сшивать) облака;
- чистить облако (удалять ненужные объекты и участки);
- "сажать" облако точек по маркам в нужную систему координат;
- делать разрезы и сечения;
- обводить контур по сечению и выгружать в DXF;
- выполнять подсчет объемов;
- выполнять автоматическое распознавание деревьев и вычислять показатели лесного массива, таких как биомасса и объем ствола;
- импортировать данные в форматах: LAS, e57.
Технические характеристики:
- Дальность сканирования 300 м
- Точность измерений 1 см
- Скорость сканирования 640 000 точек в секунду
- Лидар 32 канала
- Класс лазера
- Класс 1 (λ=905 нм)
- Угол поля зрения 360° х 285°
- Вертикальное угловое разрешение 2°
- Горизонтальное угловое разрешение 0.36°
- Обработка в режиме реального времени
- Встроенная память 512 Гб (расширение до 1 Тр)
- Класс защиты сканера: IP65
- блока управления: IP54
- Рабочая температура от -30°С до +50°С
- Емкость аккумулятора 3240 мАч * 2
- Вес сканера 1,8 кг
Состав стандартного комплекта:
- лазерный сканер S2 Max – 1 шт.;
- камера панорамная для раскраски облаков точек – 1 шт.;
- GNSS приемник – 1 шт.;
- подставка для геопривязки – 1 шт.;
- аккумулятор – 2 шт.;
- зарядное устройство – 1 шт.;
- транспортировочный кейс – 1 шт.;
- программное обеспечение для управления сканером NAVMOPO Scan – 1 шт.;
- программное обеспечение для обработки облаков NAVMOPO Model – 1 шт.
