Купить ОЕМ плата Ashtech MB 100

-45 каналов -GPS и ГЛОНАСС L1 C/A -GPS L1/L2, L2C -SBAS (WAAS/EGNOS/MSAS)
Под заказ
По запросу
  • Доставка по России
    Мы доставим ваш заказ службой доставки по всей России.
  • Оплата в расрочку
    Уточняйте у менеджера возможность приобрести выбранный товар в рассрочку.
  • Программа утилизации
    Меняем старое оборудование на новое с доплатой выгодно.

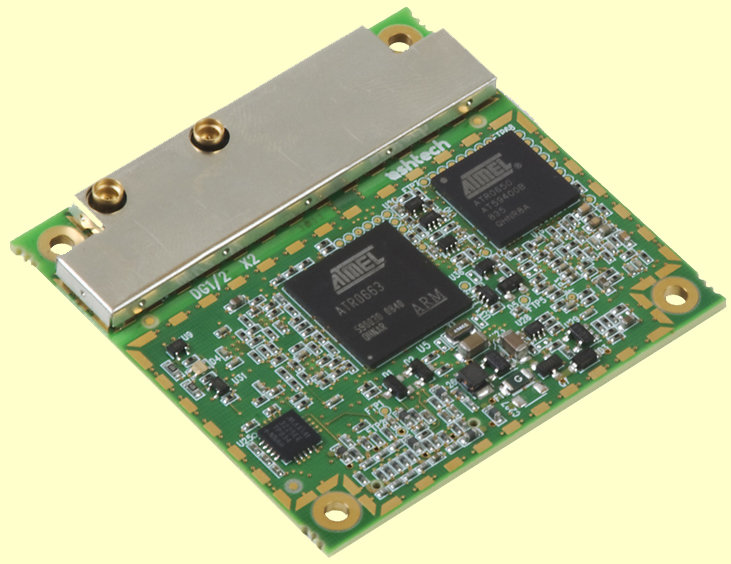

MB 100 - компактная двухчастотная RTK OEM плата компании Ashtech. Эта плата разработана для применения в различных L1 GPS + SBAS, L1 GPS/GLONASS + SBAS, L1/L2 GPS + SBAS приложениях, максимально используя свои преимущества такие как миниатюрные размеры и низкое энергопотребление. Также MB 100 поддерживает различные форматы данных для обширного использования в различных OEM решениях.

Технология BLADE обеспечивает высокую производительность, а запатентованный способ использования нескольких GNSS систем — высокую точность опреде­ления координат.
MB 100 может быть использована как в качестве ядра системы, так и в качестве периферийного устройства. Плата поддерживает все доступные режимы работы, а активация необходимых функций реализуется на программном уровне.
Кроме того, MB 100 так же имеет 2 антенных выхода с автоматическим переключением между ними.

Технические характеристики:

MB 100
Число каналов 45 каналов:
- GPS и ГЛОНАСС L1 C/A,
- GPS L1/L2, L2C
- SBAS (WAAS/EGNOS/MSAS)
GNSS характеристики - независимые кодовые и фазовые измерения
- технология BLADE для оптимальной производительности
- усовершенствованная технология подавления многолучевости
Частота вывода данных до 20 Гц в режиме реального времени GPS, GLONASS и SBAS (код и несущая)
Точность позиционирования
Кинематика RTK в плане 10 мм + 1.0 мм/км
по высоте 20 мм + 1.0 мм/км
DGPS до 30 см
Навигация (WAAS, egnos) до 0,5 м
Скорость определения фиксированного решения Повторный захват 3 секунды
горячий старт 11 секунд
теплый старт 35 секунд
холодный старт 45 секунд
Точность определения курса 0,2 градуса/ длина базовой линии (м)
Точность определения килевой/бортовой качки 0,4 градуса/ длина базовой линии (м)
Допустимое рабочее расстояние до 40 км при работе в двухчастотном режиме
до 10 км при работе в одночастотном режиме
Работа с данными
Коммуникационные порты - SAMTEC порт (2-ти контактный) I/O (SAMTEC FTS-113-01-F-DV-A
- 1 RS232 порт до 921.6 кБит/с
- 1 RS232 порт до 115.2 кБит/с
- 1 USB 2.0 порт до 12 МБит/с
- 1 PPS порт
- 1 порт маркера событий
- порт ввода/вывода точной скорости
- 2 антенных порта MMCX
Вывод данных - режим реального времени GPS, GLONASS и SBAS, вывод субкадров
- вывод эфемерид и альманахов для GPS, GLONASS и SBAS
- вывод данных об ионосфере
- вывод сообщений NMEA0183 (ALM, GGA, GLL, GRS, GSA, GST, GSV, RMC, VTG, ZDA)
- рабочие режимы RTK базы и ровера
- легко используемые сообщения об ошибках (ATL)
Формат ввода/вывода данных база - RTCM-2.3, RTCM-3.1, CMR, CMR+, DBEN, ATOM (частный формат)
- поддерживает режим передвижной базы
ровер - RTCM-2.3, RTCM-3.1, CMR, CMR+, DBEN, ATOM (частный формат)
- работа в сети: VRS, FKP, MAC
- работа в режиме RTK с подвижной базой
- определение направления и бортовой/килевой качки с автоматической калибровкой (относительно базовой станции или датчика)
Общие характеристики
Рекомендуемые антенны L1 GPS/GLONASS геодезическая антенна, GNSS Survey Antenna, GNSS Machine/Marine Antenna
Потребление энергии - до 0.8 Вт (только GPS L1)
- до 0.95 Вт (GPS L1/L2, GPS+GLONASS L1)
Напряжение от 3.3 до 9 В
Резервное напряжение от 2.6 до 3.3В
Питание антенны +5 В (±10%), максимальный ток 100 мА, минимальный ток 5 мА
Диапазон рабочих температур от - 40° С до +85° С
Удароустойчивость MIL-STD 810F
Габаритные размеры 58x56x11 мм
Вес 22 г
