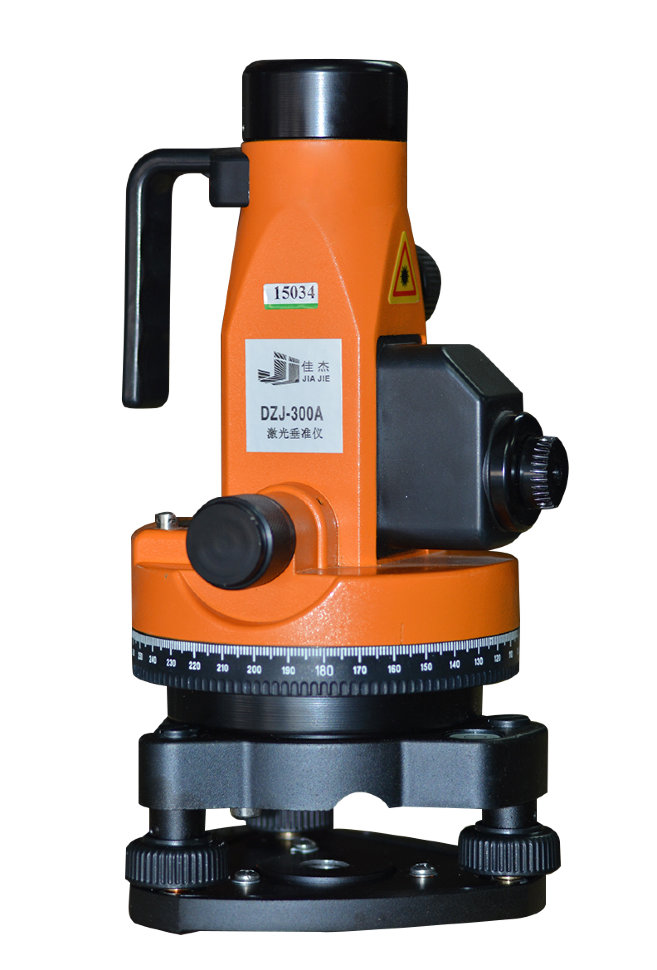

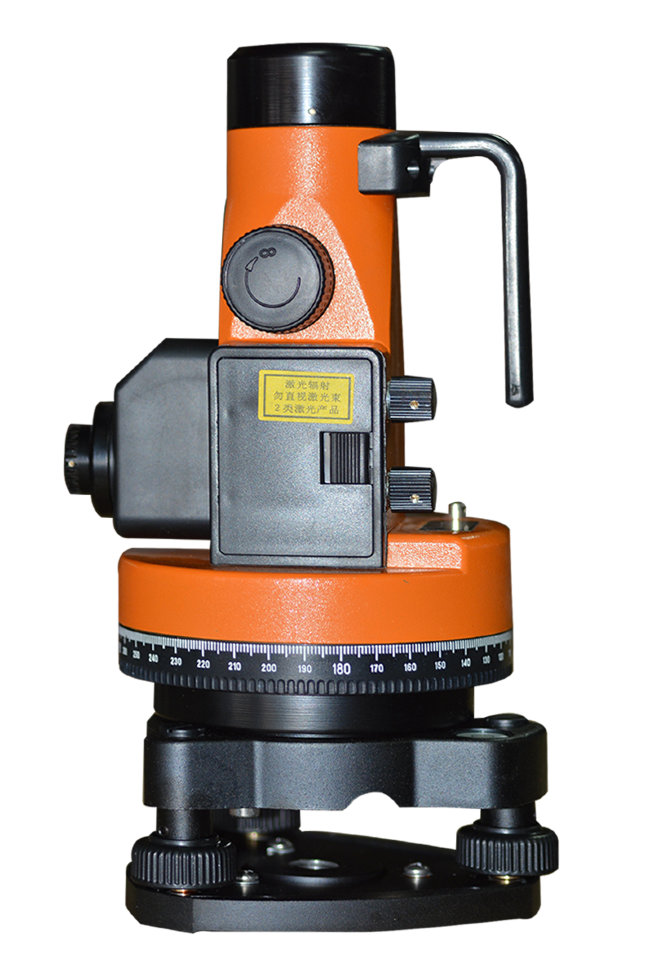

Прибор вертикального проектирования DZJ-300A

    Прибор вертикального проектирования DZJ-300A, имеет оптическую систему визирования и одновременно оснащен лазерным визиром соосным с перекрестием сетки нитей (визирная и лазерная оси совмещены).

Устройство совмещает в себе зенитную оптическую систему и два лазерных излучателя:

• Зенитный — луч проходит по линии визирной оси зрительной трубы.
• Надирный — применяется в качестве отвеса для установки прибора над выбранной точкой.

   Для включения каждого лазера используется отдельный выключатель.
   Сочетание оптической и лазерной системы визирования очень удобно при проведении измерений, так как можно проводить наблюдения с помощью оптики и контролировать положение лазерного пятна в режиме включения лазерного луча, что позволяет передавать плановое положение точки в направлении зенит с точностью ±1 мм на 100 метров.
   ПВП DZJ-300A используется для контроля при строительстве шахт, шахт лифтов, многоэтажных и высотных сооружений, при установке опор высоковольтных линий, строительстве мостов и других сооружений требующих непрерывного контроля.


Технические характеристики DZJ-300A:

• Увеличение зрительной трубы 25Х
• Диаметр объектива 30мм
• Угол поля зрения 1° 30'
• Наименьшее расстояние визирования 0,5 м
• Длина волны лазера 635нм
• Мощность лазера 3Вт
• Дальность лазерного луча 150м (днем), 250м (ночью)
• Диаметр лазерного пятна ≤3мм на 50м
• Точность зенитного проектирования ±2.5 мм / 100 м
• Точность надирного проектирования ±1 мм / 1,5 м
• Погрешность между осью лазера и осью прицела ≤ 5"
• Погрешность между осью визира и вертикалью ≤ 5"
