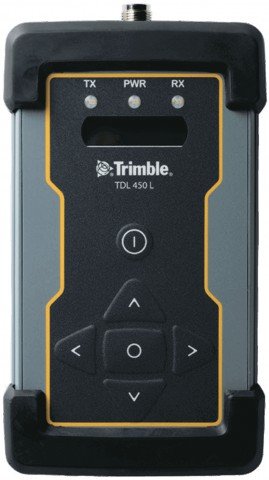

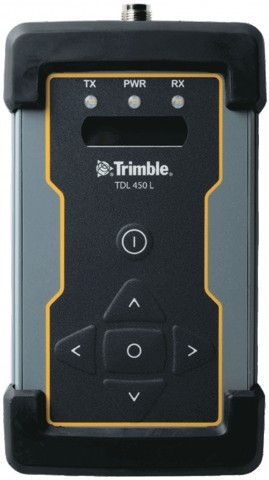

Радиомодем Trimble TDL 450L UHF System 410-470 МГц

Комплект радиомодема Trimble TDL 450L UHF System Kit 410-470 МГц (4W)

Состав комплекта модема Trimble TDL 450L:
Радиомодем Trimble TDL 450L (410-430 МГц), антенна 410-430 МГц, антенный кабель с креплением на веху, кабель для настройки радиомодема, комплект питания 12 Ач, чехол для антенны, сумка для кабелей.

Конфигурации в зависимости от типа антенны:
410-430 МГц, 430-450 МГц, 450-470 МГц

    Trimble TDL 450L – современный высокоскоростной приёмопередающий радиомодем, специально разработанный для применения в системах GNSS/RTK съёмки и высокоточной навигации. Мощность передачи от 0.1 до 4 Вт.
Модемы TDL 450L полностью совместим с радиомодулями Pacific Crest, а так же модемами SATEL. TDL 450L имеет изменяемый в пределах от 0.1 до 4 Вт уровень выходной мощности. В настройках Trimble TDL 450L можно выбрать один из следующих, предустановленных заводом изготовителем, уровней мощности: 0.1 Вт, 0.5 Вт, 1 Вт, 2 Вт и 4 Вт. Полнофункциональный пользовательский интерфейс на русском языке Trimble TDL 450L упрощает его настройку. Радиомодемы Trimble серии TDL 450 – Ваш самый надёжный телеметрический канал для геодезических работ.

Основные характеристики модема Trimble TDL 450L:

• многофункциональный пользовательский интерфейс позволяет провести оперативную настройку и диагностику в полевых условиях;
• защищённое исполнение - цельнометаллический корпус обеспечивает стойкость к ударным воздействиям и отличную экранировку;
• пыле- и влагозащита по IP67;
• высокая скорость передачи данных 19200 бит/сек для GMSK и 4FSK методов модуляции обеспечивает темп обновления дифференциальных поправок 1 Гц;
• настраиваемая мощность передачи 0.1-2 Вт позволяет увеличить время работы от батареи, 4.0 Вт увеличивает дальность работы;
• рабочая полоса 40 МГц;
• доступны модели на диапазоны 390-430 и 430-470 МГц, характеристики постоянны во всём рабочем диапазоне;
• ширина канала определяется цифровой обработкой сигнала;
• совместимость с радиостанциями, использующими 25 кГц и 12,5 кГц каналы

Технические характеристики:

• Поддерживаемые протоколы Transparent EOT/EOC, Packetswitched, Trimmark, Trimtalk, TT450S (HW), Satel
• Диапазон частот 410-430/450-470 МГц
• Скорость передачи данных 9600/19200 бит/сек для 4FSK,4800/8000/9600/16000/19200 бит/сек для GMSK
• Пользовательский интерфейс Двухстрочный, 16-и символьный ЖК-дисплей и 5 кнопок управления
• Интерфейс RS-232 до 115200 бит/сек
• Мощность передатчика От 0.1 Вт до 4 Вт
• Напряжение питания 9.0 - 30.0 В при силе тока до 2 А
• Рабочая температура От -40°С до +85°С (на приём), от -40°С до +65°С (на передачу)
• Разъём антенны TNC, 50 Ом
• Разъём питания Lemo 5-pin

Для совместной работы с GNSS приемниками дополнительно могут понадобиться следующие аксессуары:

• Антенна радио (0dB, 0.45м, 410-430mHz) NMO коннектор.
• Антенна радио (5dB, 0.96м, 430-450mHz) NMO коннектор.
• Антенна радио (5dB, 0.96м, 450-470mHz) NMO коннектор.
• Внешняя батарея для УКВ модемов 12000 мАч напряжение 12 В.
• Кабель-адаптер (TNC-NMO) 2.8м Pacific Crest
• Кабель питания ADL Vantage/Pro (SAE-SAE)
• Кабель питания ADL (SAE-клещи)
• Кабель для программирования ADL Vantage/Pro (DB9)
• Кабель Y (SAE-Lemo5 (M)/Lemo7 (M)TRM)
• Кабель Y (SAE-DB9/Lemo7(M)TRM)
• Кейс для модема
