РДУ КОНДОР-Н 3х метровая неразрезная (механический измеритель) Футурум
Под заказ

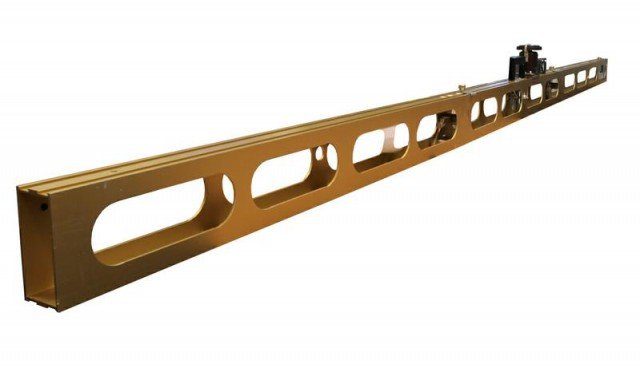

Универсальная нескладная 3-х-метровая дорожная рейка КОНДОР(для контроля основных геометрических параметров дорог - ровности, уклонов, заложение откосов) представляет собойтрехметровую цельную рамную конструкцию выполненную из алюминия.
В центральной части рейки расположены:
- измеритель уклонов, состоящий из головки с лимбом (шкалой), совмещенной с уровнем горизонтальной установки измерителя;
- балансир-эклиметр для определения крутизны откосов четырех видов.
К рейке приложен клин-промерник, имеющий две шкалы измерения:
- левая шкала для измерения просветов под рейкой;
- правая шкала для замера толщин слоев дорожной одежды.
Основное назначение дорожных реек:
- Измерения неровностей поверхности покрытий и оснований автомобильных дорог и аэродромов по ГОСТ 30412-96п.4
- Определение продольных и поперечных уклонов проезжей части дорог и аэродромных покрытий в соответствии с требованиями СНиП 2.05.02-85; СНиП 32-03-96; СНиП 2.05.11-83
- Определение линейных параметров конструктивных элементов дороги, толщины слоев дорожной одежды
- Определение крутизны заложения откосов, насыпей и выемок при строительстве, ремонте и приемке в эксплуатацию автодорог и аэродромов.
| Характеристики рейки РДУ-КОНДОР-Н | |
|---|---|
| 0,5-15 | |
| 0-15 | |
| 0-3000 | |
| 0-100 | |
| 1:1, 1:1.5, 1:2, 1:3 | |
| 50,5 | |
| 15,0 | |
| 5°45′ | |
| 3000 | |
| 50 | |
| 110 | |
| 8,5 | |
Стандартная комплектация: рейка в сборе, клиновой промерний, чехол, паспорт, инструкция по эксплуатации, сертификат о калибровке.
