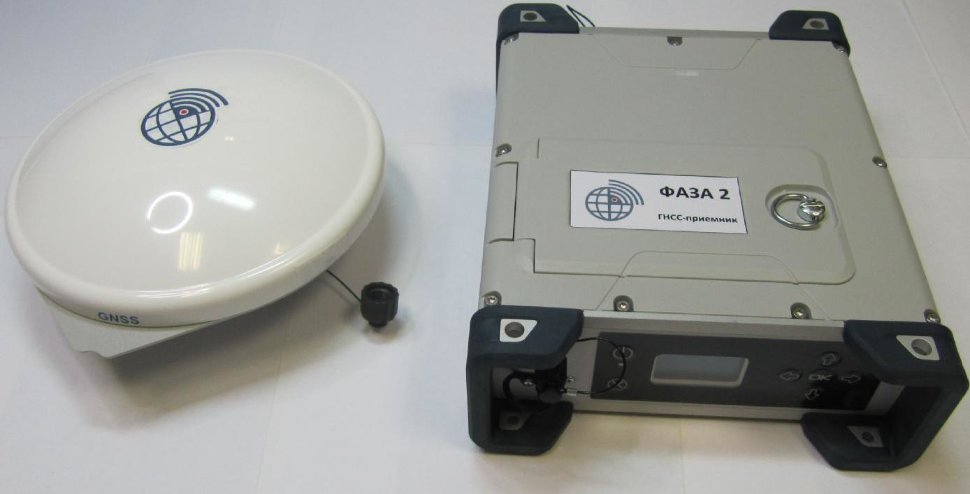

Руснавгеосеть Фаза 2
GNSS приемник Фаза 2 – мощный, надежный, многофункциональный прибор, подходящий для решения широкого спектра задач ГНСС позиционирования в режимах реального времени и постобработки. Широкие коммуникационные возможности приемника включают Bluetooth, Wi-Fi, GSM/GPRS модем, УКВ радиомодем, а также два MSS канала L-диапазона для приема поправок дифференциального сервиса Trimble RTX.
Аппаратура принимает измерительную информацию (радиосигналы) от спутников глобальных навигационных систем ГЛОНАСС, GPS, GALILEO, BEIDOU, SBAS.
Помимо поддержки всех существующих и запланированных на будущее сигналов ГНСС, приемник Фаза 2 позволяет одновременно подключать две ГНСС антенны, что дает возможность точного определения параметров курса, без необходимости использования второго приемника.
Модульная конструкция и широкий спектр функциональных возможностей позволяет максимально гибко адаптировать приемник Фаза 2 к любым задачам позиционирования:
- в составе сети постоянно действующих референцных станций (CORS) под управлением внешнего ПО;
- в составе сети постоянно действующих референцных станций, организованной на базе встроенного ПО (есть ограничения по количеству станций);
- одиночная базовая станция, вещающая поправки посредством УКВ- или GSM-модема, или по двум каналам одновременно;
- ровер в режимах: RTK (прием поправок по УКВ радио или GSM/GPRS), RTX (прием поправок со спутников или через Интернет), статика и Stop&Go;
- два антенных разъема позволяют использовать приемник в качестве навигационного оборудования в системах управления различными видами транспорта.
Конструктивно аппаратура представляет собой корпус, вмещающий многочастотный 480 канальный приемник радиосигналов с внешней ГНСС антенной, микроконтроллер со встроенным программным обеспечением (ПО), съемный УВЧ радио модуль (дополнительный), устройства связи Bluetooth, WiFi, сотовый модем с внутренней GSM-антенной, слот SIM-карты и запоминающее устройство со встроенной памятью.

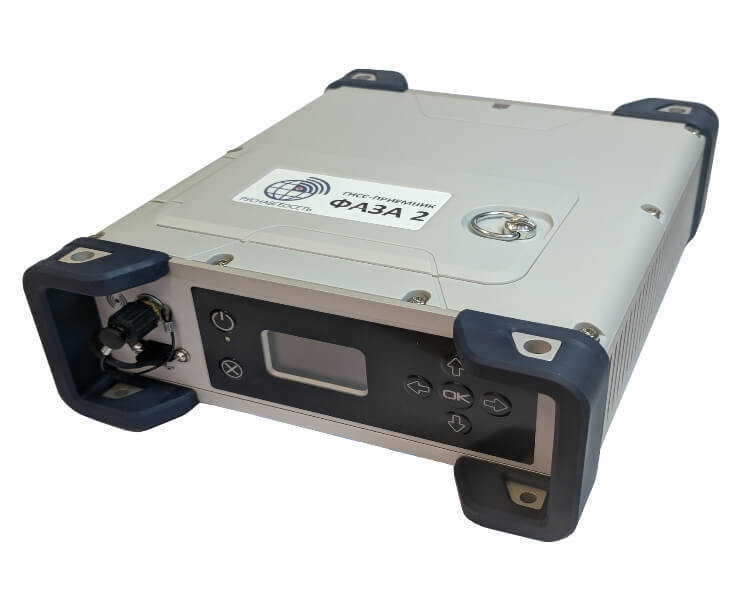

Управление аппаратурой осуществляется с помощью кнопочной светоиндикаторной панели управления расположенной на передней стороне корпуса и (или) с помощью подключаемого контролера, входящего в комплект поставки аппаратуры по заказу.
На передней стороне корпуса аппаратуры также расположен коаксиальный разъем для подключения внешней Bluetooth/WiFi антенны и порт USB, который предназначен для подключения внешнего накопителя измерительной информации и для подключения к компьютеру.

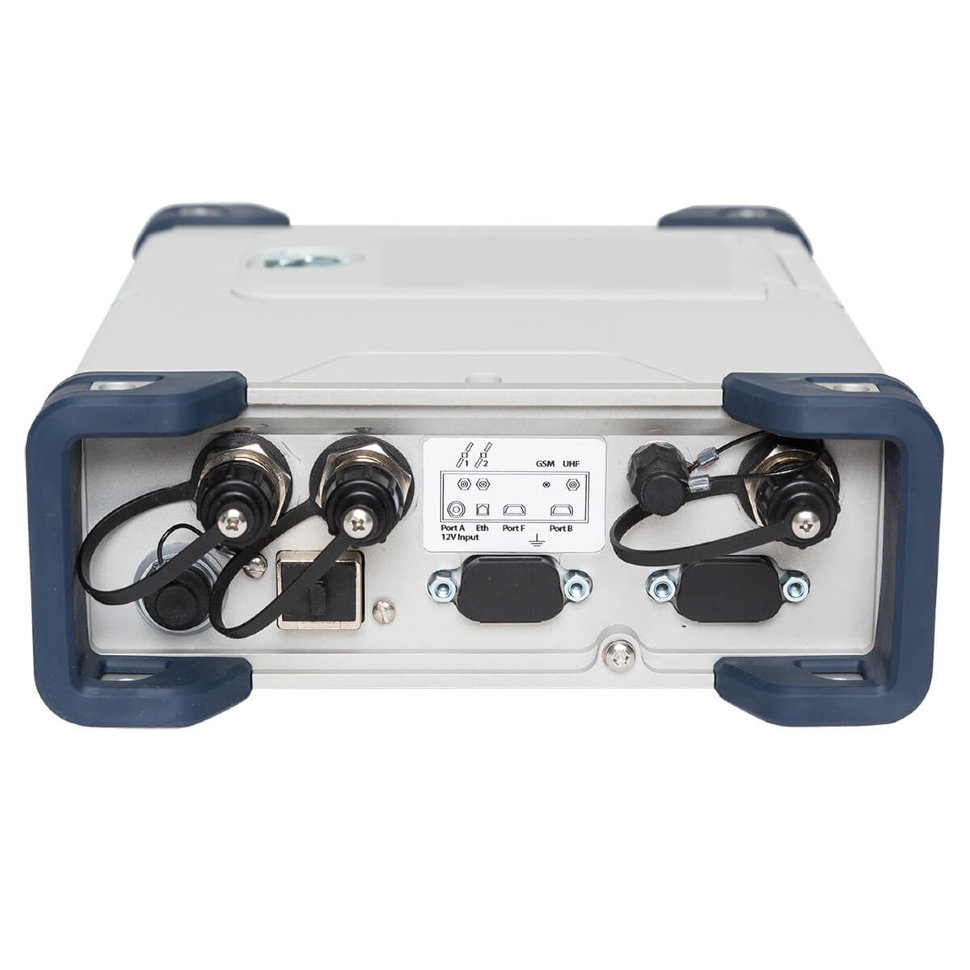

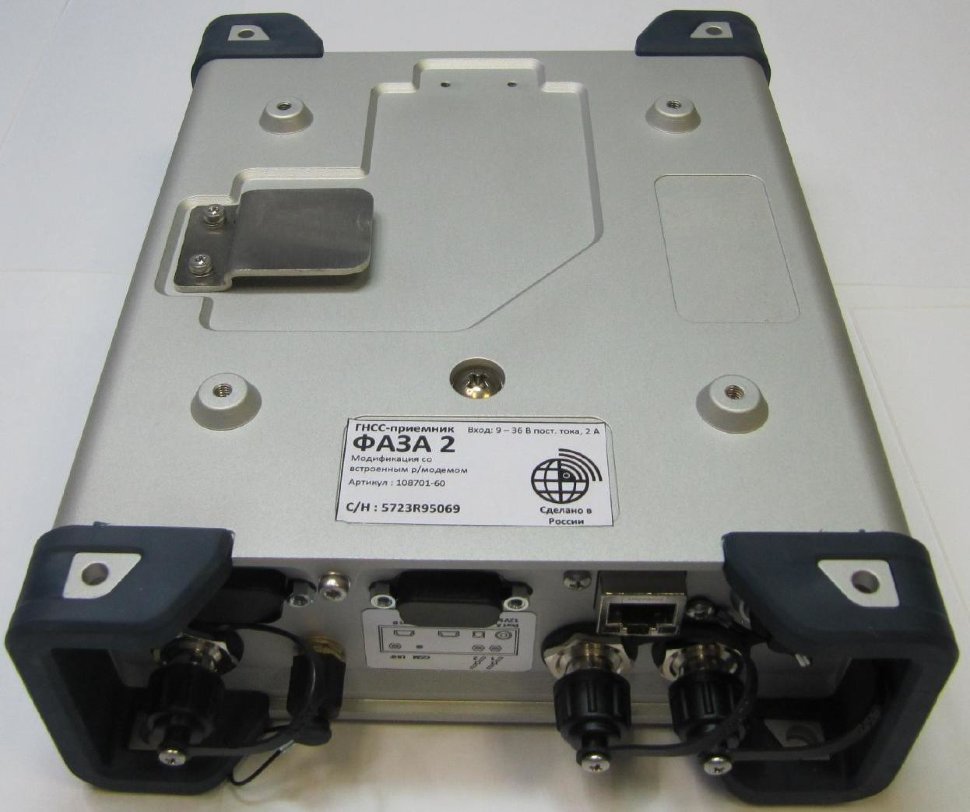

На задней стороне корпуса аппаратуры расположены 2 порта RS232, порт Ethernet и разъемы для подключения до 2 внешних ГНСС-антенн, внешней GSM-антенны сотового модема, штыревой УКВ антенны (при установленном УВЧ радио модуле) и внешнего электропитания. Для защиты панели управления и разъемов, корпус аппаратуры имеет угловые защитные накладки.

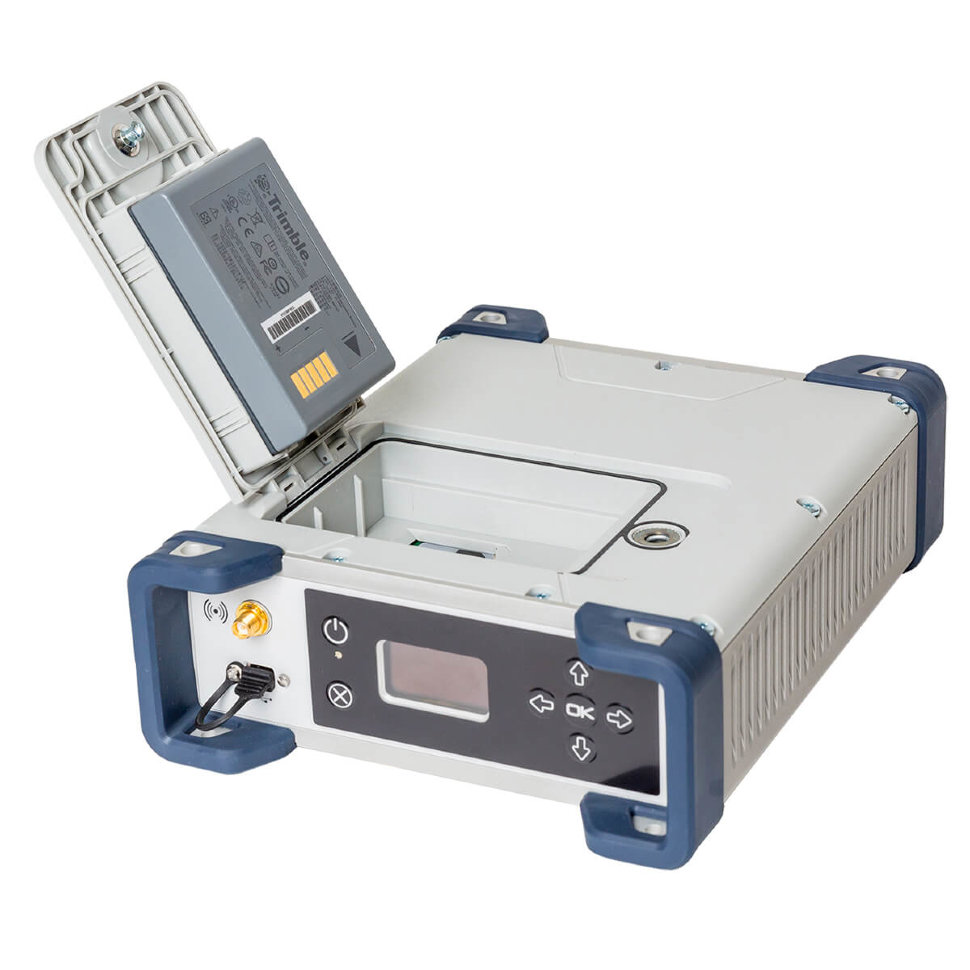

Электропитание аппаратуры осуществляется от аккумулятора, расположенного в отсеке корпуса или от внешнего источника электропитания для работы в непрерывном режиме.
Аппаратура поставляется со встроенным программным обеспечением «ФАЗА 2», ПО «СПУТНИК» полевого контроллера и ПО «Spectra Precision Survey Office» для установки на персональный компьютер.
Технические характеристики:
| GNSS ХАРАКТЕРИСТИКИ |
|
| Количество каналов |
480 |
| GPS |
L1C/A, L1C, L1P(Y), L2P(Y), L2C, L5 |
| ГЛОНАСС |
L1C/A, L1P, L2C/A, L2P, L3, L1/L2 CDMA |
| BeiDou |
B1, B2, B3 |
| Galileo |
E1, E5a, E5b |
| QZSS |
L1C/A, L1 SAIF, L1C, L2C, L5 |
| SBAS |
L1C/A, L5 |
| IRNSS |
L5 |
| Снижение многолучевости |
Strobe™ Correlator |
| Частота обновления данных |
до 20 Гц (50 Гц опция) |
| GNSS ТЕХНОЛОГИИ |
|
| Trimble CenterPoint RTX |
да |
| Z-BLADE |
да |
| RTK Bridge |
да |
| Backup RTK |
да |
| ТОЧНОСТЬ |
|
| Статика, быстрая статика |
3 мм+0.5ppm / 5 мм+0.5ppm |
| Высокоточная статика |
3 мм+0.1ppm / 3.5 мм+0.4ppm |
| Точность RTK |
8 мм+1ppm / 15 мм+1ppm |
| Точность Trimble CenterPoint RTX |
4 см / 9 см |
| Инициализация RTK |
обычно 2 секунды |
| Инициализация RTX |
30 минут и менее |
| Надежность инициализации |
>99.9% |
| РЕЖИМЫ РАБОТЫ |
|
| RTK База CSD |
да |
| RTK База Радио |
да, с встроенным (при его наличии) или с внешним модемом |
| RTK База NTRIP, прямой IP |
да |
| RTK База Bluetooth |
нет |
| RTK Ровер CSD |
да |
| RTK Ровер Радио |
да, с встроенным (при его наличии) или с внешним модемом |
| RTK Ровер NTRIP, прямой IP |
да |
| RTK Ровер Bluetooth |
нет |
| RTK в режиме "Только ГЛОНАСС" |
да |
| RTK в режиме "Только BeiDou" |
да |
| RTK в режиме "BeiDou с ГЛОНАСС" |
да |
| ФОРМАТЫ ДАННЫХ |
|
| RTCM |
2.1, 2.3, 3.0, 3.1 и 3.2 (включая MSM) |
| CMR |
CMR, CMR+, CMRx |
| Вывод сообщений NMEA 0183 |
48 сообщений |
| Вывод других сообщений |
ATOM |
| ХРАНЕНИЕ И РАСПРЕДЕЛЕНИЕ ДАННЫХ |
|
| Планирование сессий записи данных |
да |
| Встроенный NTRIP-сервер |
да |
| Встроенный NTRIP Caster |
опция |
| Встроенный RINEX-конвертер |
да |
| Встроенный FTP-сервер |
да |
| Передача данных на внешний FTP-сервер |
да |
| Память |
8 ГБ |
| Расширение памяти |
внешние накопители USB-Flash или HDD |
| УПРАВЛЕНИЕ |
|
| Интерфейс пользователя |
графический OLED-дисплей, 7 кнопок управления, 1 светодиод |
| Web-интерфейс |
да |
| Уведомления по E-mail |
да |
| Уведомления по SMS |
да |
| ВСТРОЕННЫЕ СЕНСОРЫ |
|
| Электронный уровень |
нет |
| ВВОД/ВЫВОД |
|
| GSM/GPRS модем |
3.5G |
| Встроенный радиомодем |
опция |
| Вывод PPS |
да |
| Ввод маркера событий |
да |
| RS-422 |
1 |
| RS-232 |
2 |
| Ethernet |
да |
| CAN шина (протокол NMEA2000) |
да |
| Bluetooth |
4.0+EDR/LE, 2.1+EDR |
| Wi-Fi |
802.11 b/g/n |
| ПИТАНИЕ |
|
| Потребляемая мощность |
12.8 Вт RTK база по радио, 5.9 Вт RTK ровер по радио |
| Батарея |
Li-ion батарея 7.4 В, 3.7 Ач |
| Время работы от батареи |
4 часа RTK база по радио, 6 часов RTK ровер по радио |
| Внешнее питание |
9 - 36 В |
| ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
| Вес |
1.66 кг |
| Размеры |
165 мм x 206 мм x 65 мм |
| Рабочая температура |
от -40°С до +65°С |
| Температура хранения |
от -40°С до +95°С |
| Пылевлагозащищенность |
IP67 |
| ПРОЧЕЕ |
|
| Тип конструкции |
модульный |
| GNSS-антенна |
нет |
| Защита от кражи Anti-Theft Technology |
да |

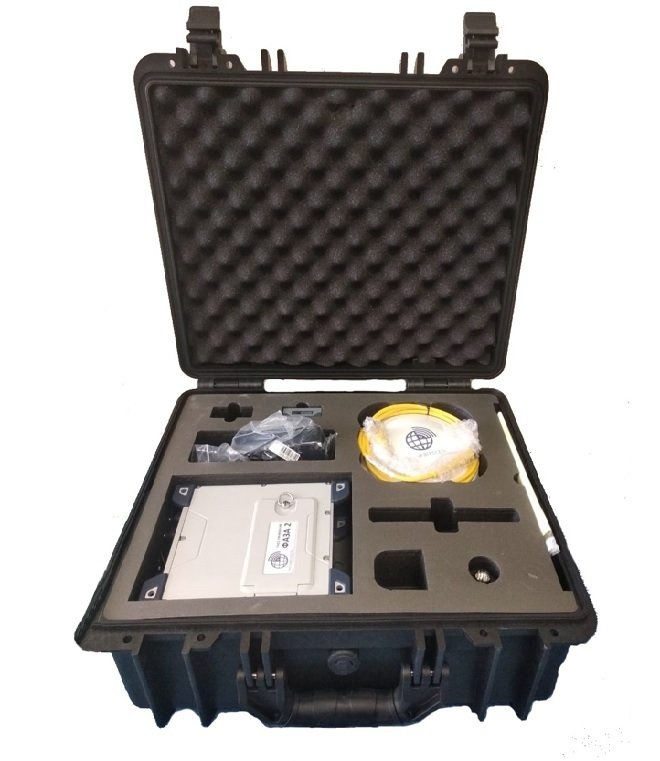

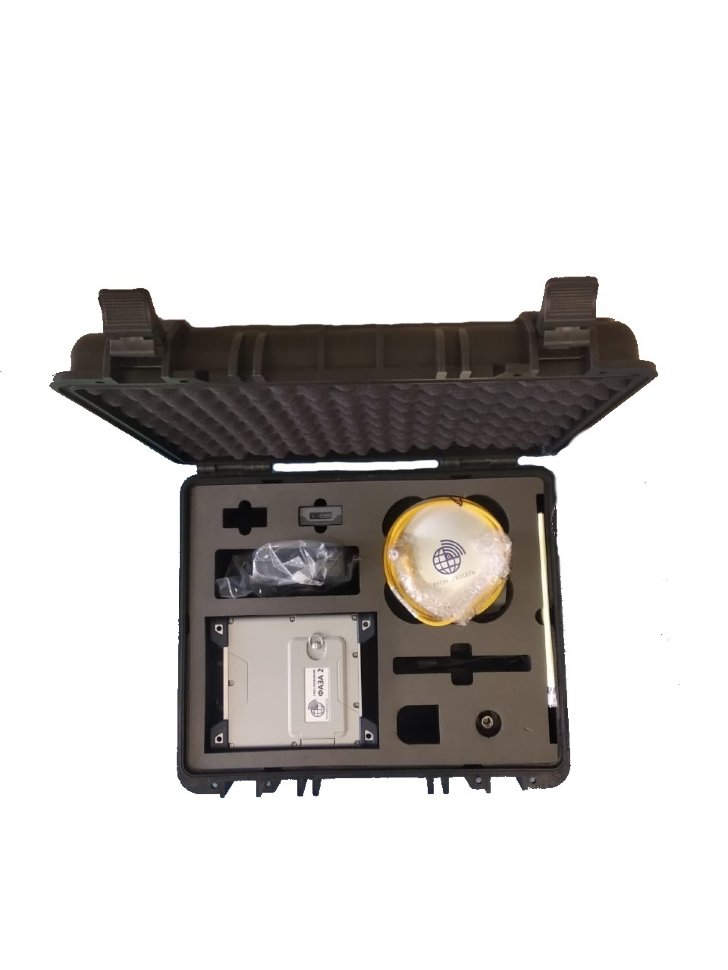

Комплектность аппаратуры:
| Наименование |
Количество |
| Аппаратура геодезическая спутниковая (ГНСС-приёмник) ФАЗА 2 |
1 |
| ГНСС-антенна |
По заказу |
| Аккумуляторная батарея |
По заказу |
| Адаптер питания |
1 |
| Кабель питания |
1 |
| Зарядное устройство на 2 аккумуляторные батареи |
1 |
| Рулетка |
1 |
| Кабель USB |
1 |
| Антенна Bluetooth/WiFi |
1 |
| Антенна УКВ |
По заказу |
| УВЧ радио модуль |
По заказу |
| Адаптер на веху |
По заказу |
| Кабель антенный |
По заказу |
| Транспортировочная сумка |
1 |
| Комплект ПО |
По заказу |
| Комплект полевого контроллера |
По заказу |
| Руководство по эксплуатации |
1 |
