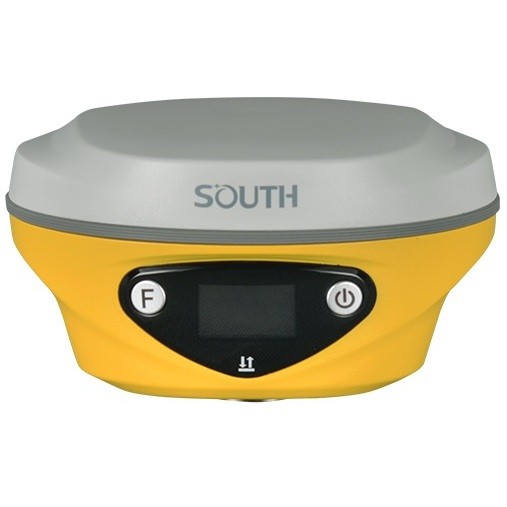

ГНСС приемник South ALPS1 сочетает в себе традиционный RTK, фотограмметрию и лазерные измерения. Объедение этих технологий позволяет измерять больше, дальше и за меньшее время. В основе прибора находится S805 - новая лучшая плата South на 1698 каналов. Скорость и точность получения решения в лесу, в окружении зданий и других сложных местах значительно выросли.
Программное обеспечение для Android
Приёмник ALPS1 совместим с профессиональными геодезическими приложениями SurvStar и FieldPro под Android, которые позволяют выполнять полный спектр полевых работ: съемка и разбивка точек, работа с CAD-файлами, визуальное позиционирование, применение кодов, построение линий, полигонов и других геометрических элементов. FieldPro на данный момент имеет более широкие инструменты для инженерно-геодезических задач и лучше интегрирован с тахеометрами South. Оба приложения регулярно обновляются и получают новые функции, улучшая точность и удобство работы.

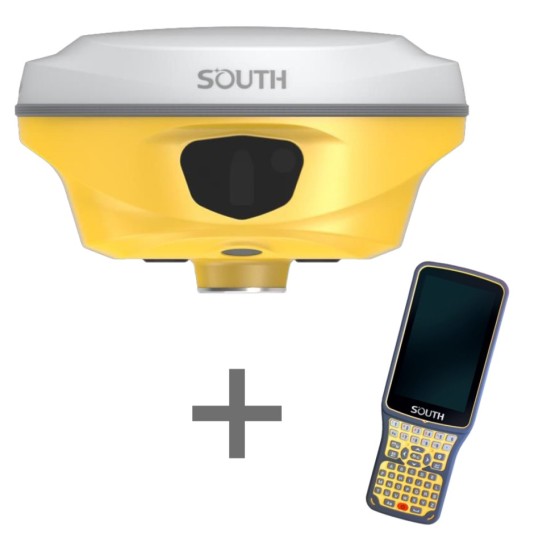

Программное обеспечение можно установить как:
- на защищенный фирменный контроллер с физической клавиатурой,
- так и на стандартный смартфон, что снижает стоимость оснащения.

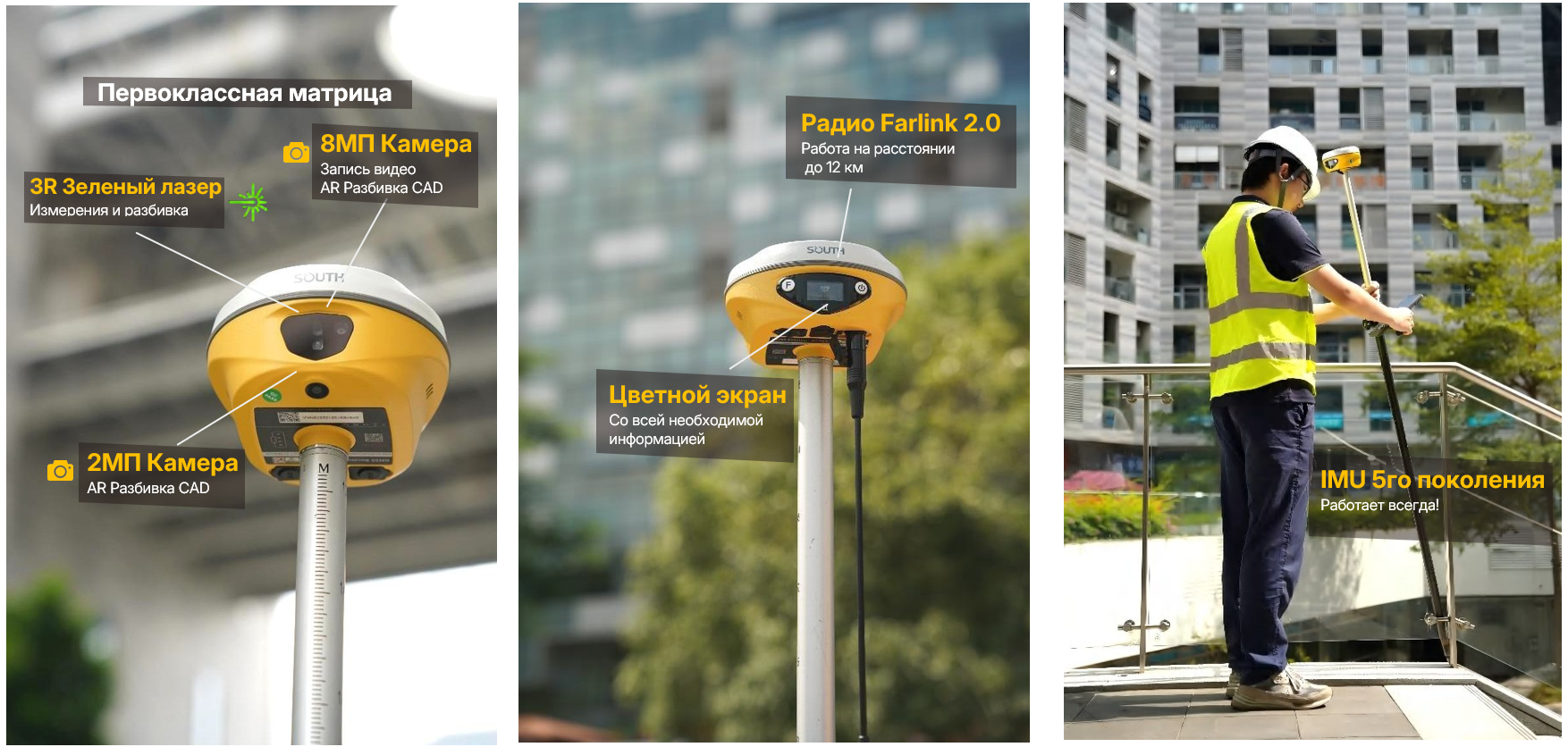

Зеленый лазер - новые возможности

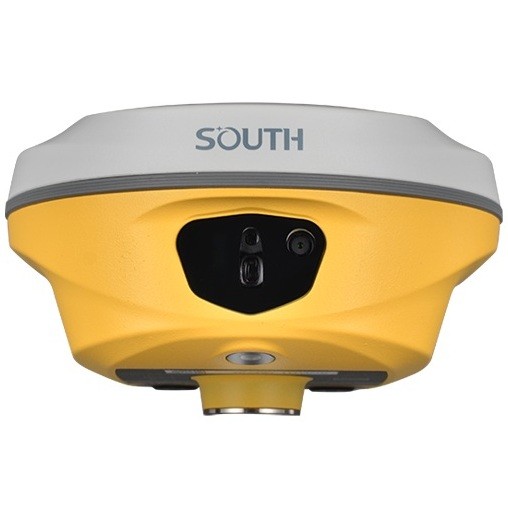

Благодаря встроенному лазерному дальномеру ALPS1 может проводить дистанционные измерения в зонах с низким качеством сигнала ГНСС и недоступных точках. Блок лазерного дальномера с камерой находится в боковой части приемника. Его включение осуществляется кнопкой в меню съемки в полевом ПО. Для измерения необходимо просто навестись на точку с помощью лазера (зеленое пятно хорошо видно невооруженным глазом) или с помощью изображения на экране контроллера и нажать на кнопку съемки. Ранее сложные места, такие как пространства под крышами и точки с препятствиями теперь доступны для съемки. Так же лазерное измерение позволяет определять координаты точки цели в условиях слабого освещения, ночью или в полузакрытом помещении. В условиях ограниченного пространства, например, в узком переулке лазер эффективнее визуального позиционирования. Измерения лазером - это не только точечные измерения отдельных точек. Съемка лазером позволяет вычислять недоступные расстояния, выполнять сбор данных для расчета объемов земляных работ и производить другие комплексные расчеты. При подеревной съемке сочетание измерения лазером с функцией съемки со смещением, помогает пользователю фиксировать положение центра ствола дерева.
IMU 5-го поколения - точные измерения без выставления по уровню
В ALPS1 используется модернизированный инерциальный измерительный модуль (IMU) пятого поколения. Это существенно ускоряет работу и повышает её производительность в полевых условиях. Его преимущества:
- повышенная стабильность и точность,
- сохранение инициализации даже при поворотах вехи или изменении положения приёмника,
- отсутствие необходимости длительной калибровки,
- возможность выполнять точные измерения, не выставляя веху строго по уровню.
Больше безопасности
Визуальное позиционирование и лазерный дальномер помогают снизить риски при проведении геодезических работ вблизи опасных зон, таких как оживленные дороги и опасные объекты. Необходимую точку теперь можно измерить дистанционно без спешки и рисков для геодезиста.
Видеовынос: удобство и экономия времени

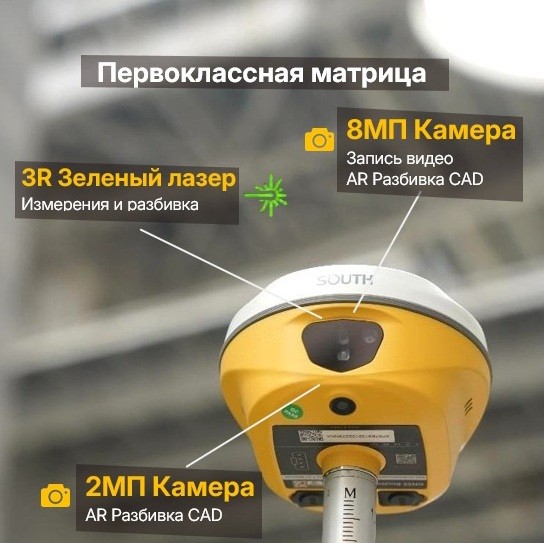

Обе камеры приемника могут быть использованы для ориентирования на точку при выносе. Боковая камера помогает геодезисту определить расположение точки в пространстве и оценить маршрут на точку с учетом окружающих объектов. Нижняя камера обеспечивает точную разбивку по мере приближения к цели. Благодаря двум камерам разбивка проще и интуитивно понятнее. Эффективность видеовыноса ценят и начинающие и опытные пользователи RTK. Видеовынос позволяет выполнять разбивку в дополненной реальности не только одиночных точек. Линии, фигуры, элементы с CAD чертежа - так же доступны к выносу в AR режиме.
Прочный корпус и продуманная конструкция

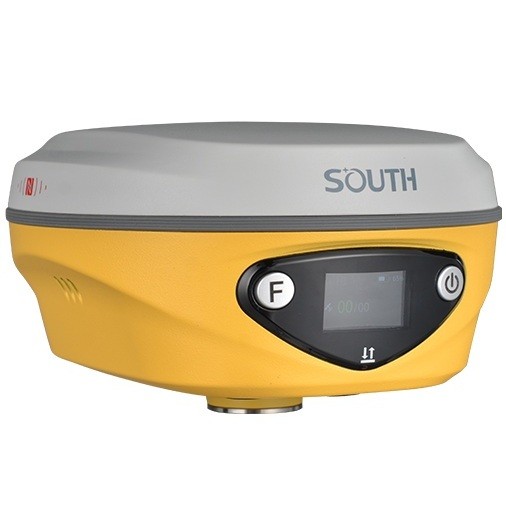

Корпус выполнен из прочного магниевого сплава, что гарантирует защиту от механических воздействий, и долговечность при работе в различных условиях. Особенности конструкции: голосовые подсказки на русском языке при ошибках и изменении статуса, цветной дисплей с системной информацией и базовыми настройками, удобное управление без контроллера. В отличие от многих моделей конкурентов ALPS1 оснащён дополнительным разъёмом 5-PIN LEMO для подключения внешнего питания и устройств.
Встроенный аккумулятор и современный USB Type-C:
- избавляют от громоздких блоков питания,
- позволяют зарядить прибор от обычного power bank прямо на объекте.

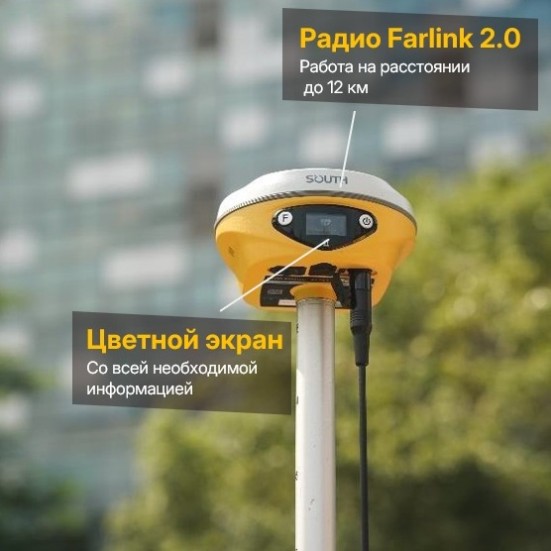

Встроенное радио — работа без мобильной связи
Радиомодем позволяет создавать комплект база + ровер, обеспечивая связь и передачу поправок по радио там, где отсутствует мобильный интернет. Даже если такая функция нужна не сразу, встроенный модем расширяет возможности модернизации оборудования в будущем и требует покупки только базовой станции при необходимости расширения.
Приёмник поддерживает:
- широкий частотный диапазон,
- распространённые протоколы передачи данных,
- совместимость с оборудованием других брендов.
Максимальная дальность и стабильность работы достигаются при использовании фирменного протокола Farlink.
Визуальное позиционирование и 3D моделирование
ALPS1 позволяет снимать серию фотографий или видео в режиме реального времени, получая координаты сотен точек за считанные минуты. Данные изображений, хранящиеся в памяти, можно использовать повторно в любое время. Визуальное позиционирование позволяет дистанционно измерять точки на расстоянии до 10 метров и более (15 метров в идеальных условиях), устраняя необходимость физического приближения к каждой точке. ALPS1 поддерживает технологию 3D-моделирования SOUTH, что позволяет дополнять данные аэрофотосъёмки в труднодоступных для БПЛА местах. Лазерные измерения можно использовать для фиксации дополнительных контрольных точек.
Комплектация South ALPS1:
- приемник South ALPS1;
- УКВ антенна;
- кабель USB Type-C - USB Type-C;
- кабель USB Type-C - USB Type A;
- блок зарядного устройства;
- пластина измерения наклонной высоты;

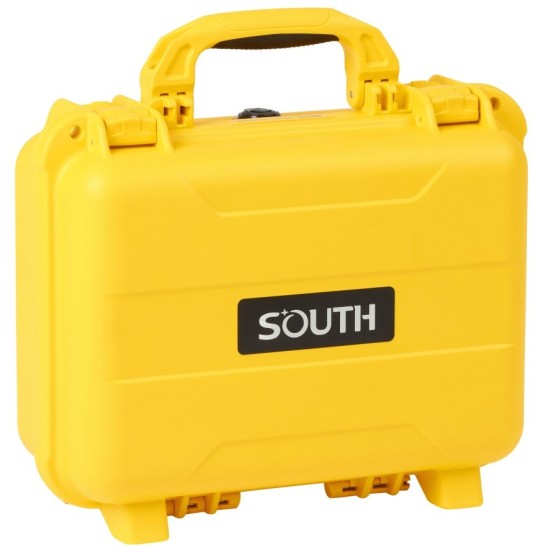

- ударопрочный кейс;
- веха CLS25;
- подписка к сети RTKNet 1 год;
- инструкция;
- гарантийный талон.
Технические характеристики South ALPS1:
- 1698 каналов;
- IMU без калибровки, компенсация угла наклона до 120°;
- точность компенсации угла наклона IMU 8 мм + 0.7 мм/°наклона;
- встроенный зеленый лазер, до 30 м;
- точность лазерных измерений 1 см + 5 мм/м;
- камера визуальное позиц. - 8MP;
- камера для AR - 2MP;
- встроенная литий-ион батарея 6800 мАч;

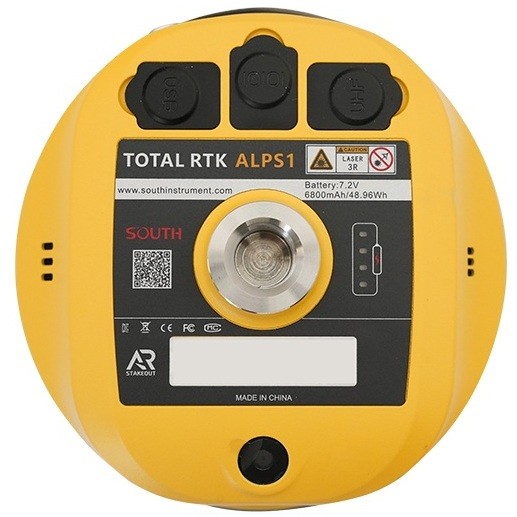

- порты: 5-PIN LEMO (питание + RS232), Type-C (зарядка + OTG + Ethernet), разъем УКВ антенны;
- встроенный УКВ прием и передача 2Вт;
- диапазон частот модема 410 – 470 Мгц;
- протоколы радио Farlink, Trimtalk, SOUTH, HUACE, Hi-target, Satel;
- встроенная память 16Гб SSD, поддержка OTG;
- Bluetooth модуль 5.0, 3.0/4.1, Bluetooth 2.1 + EDR;
- Wi-Fi модуль 802.11 b/g/n;
- формат статики STH, Rinex 2.01, Rinex 3.02 и тд;
- интерфейс: две клавиши + индикаторы (спутники, данные и питание);
- дисплей: 1.14’, 135*240 пикс;
- веб-интерфейс по WiFi или USB;
- голосовое сопровождение на русском языке;
- габариты приемника: 134 мм × 79 мм;
- вес 860 г;
- материал горпуса магниевый сплав;
- температура эксплуатации -45℃~+75℃;
- пылевлагозащита IP68.
