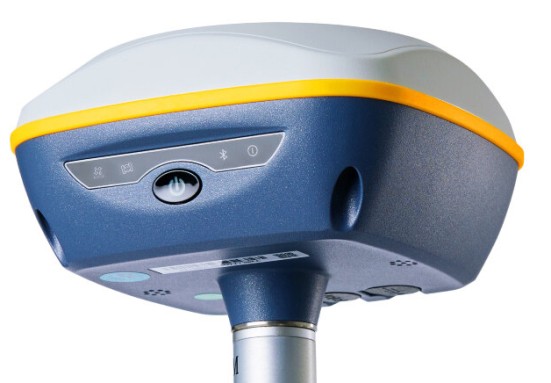

GNSS приемник SOUTH S680 (IMU)

GNSS приемник SOUTH S680 (IMU)
Заказ по телефону: 8 (800) 707-71-98
Электронная почта: zakaz@aspector.ru
Оплата: по счету или наличными в офисе компании.
Доставка: самовывоз из офиса компании или доставка транспортной компанией по всей России.

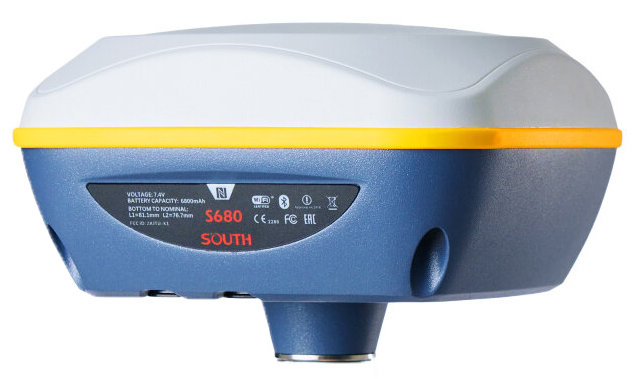

GNSS приемник SOUTH S680 IMU , компактный GNSS приемник со встроенным аккумулятором, системой компенсации наклона IMU и УКВ-модемом.
В ГНСС приемник SOUTH S680 (IMU) установлена новейшая 1598 канальная OEM плата c технологией QUANTUM III, которая поддерживает слежение в трех частотных диапазонах систем GPS,ГЛОНАСС, а также Beidou (COMPASS), Galileo и SBAS. Опционально в приемнике может быть установлен 1760 канальный ГНСС модуль Mosaic X5 Septentrio. Модуль Mosaic X5 c технологией AIM+ подавления помех от простых непрерывных узкополосных сигналов до самых сложных широкополосных и импульсных помех.
Доступен в двух модификациях:
- на плате South (1598 каналов) c технологией QUANTUM III поколения для точного позиционирования;
- на плате Septentrio Mosaic X5 (1760 каналов) с технологией AIM+ для подавления помех.
Приемник рекомендуется использовать с полевым программным обеспечением South SurvX 4.2 Android, которое можно установить на смартфон или приобрести в комплекте с фирменным полевым контроллером South H6.
Новая плата, антенна, процессор
Приемник поддерживает все существующие группировки спутников, в том числе сигналы BeiDou III. Используемый процессор нового поколения отличается высокой производительностью и низким энергопотреблением. Новая плата лучше справляется с переотраженными сигналами, возрастает качество решения. Новая GNSS антенна S680 стала компактнее и обеспечивает прием сигналов как в низких, так и в высоких диапазонах частот. Небольшой размер антенны увеличивается стабильность фазового центра. У антенны имеется механизм отсеивания излучения, из-за чего влияние помех на работу снижается.
Широкий функционал, компактная конструкция

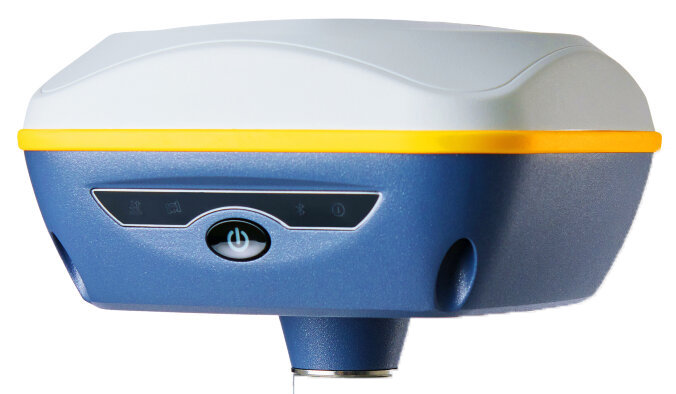

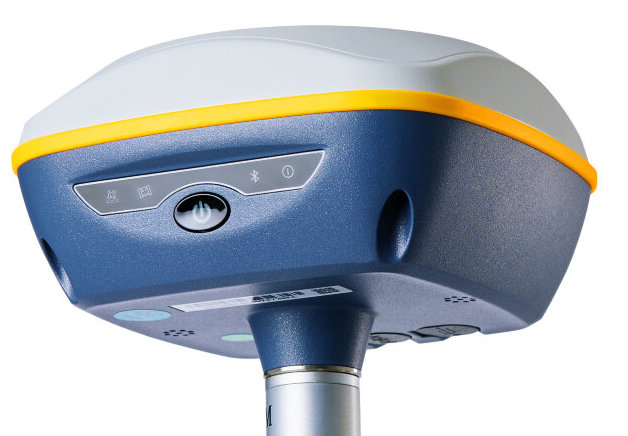

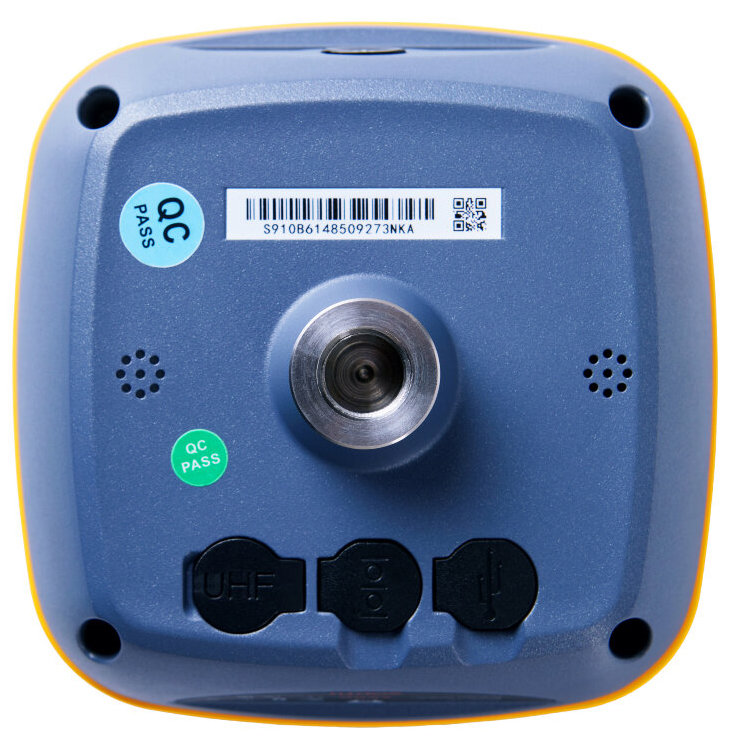

Не смотря на богатое оснащение (GNSS антенна, Bluetooth, WIFI и модуль УКВ) вес нового S680 IMU составляет всего 970 г, включая встроенную батарею. Управление работой приемника осуществляется одной кнопкой. О состоянии работы приемника сообщают яркие световые индикаторы. Встроенная батарея емкостью 6800mAh обеспечит обеспечит работу до 8-10 часов. Благодаря технологии быстрой зарядки приемник может быть заряжен полностью за 4 часа. На нижней части приемника находится порт 5PIN LEMO + Rs232, 7PIN LEMO (зарядка+OTG+Ethernet) и порт для УКВ антенны.Инерциальная система компенсации наклона IMU
Приемник South S680 IMU оснащен модулем инерциальной системы компенсации наклона IMU нового поколения, который стал стабильнее, точнее и быстрее. Максимальный угол компенсации 60 градусов, он устойчив к электромагнитным помехам, что позволяет работать под линиями электропередач или вблизи трансформаторов.Встроенный УКВ-модем
Приемник оборудован встроенным радио-модемом с диапазоном 410-470 MHz и поддерживаемыми протоколами TrimTalk450S, TrimMark3, SOUTH, CHC, Satel и Hi-Target. Новое встроенное радио обеспечивает передачу поправок на расстояние до 5-8 км, при использовании протокола FarLink. Благодаря высокой пропускной способности протокола решается проблема передачи большого объема информации от различных группировок спутников.Комплектация:

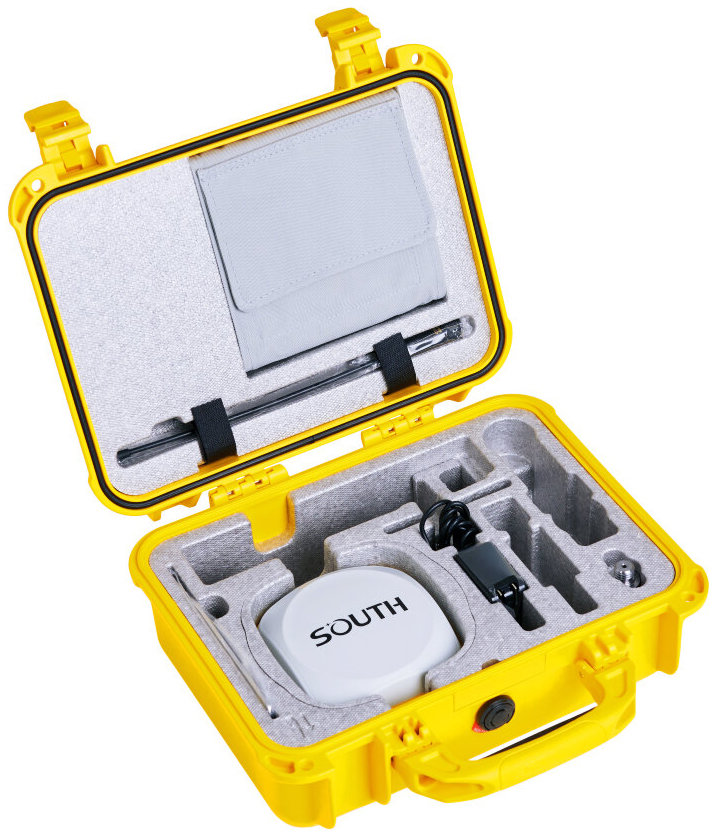

- приёмник S680 IMU;
- УКВ антенна;
- кабель данных;
- зарядное устройство;
- адаптер 5/8;
- пластина на веху для измерения высоты рулеткой;

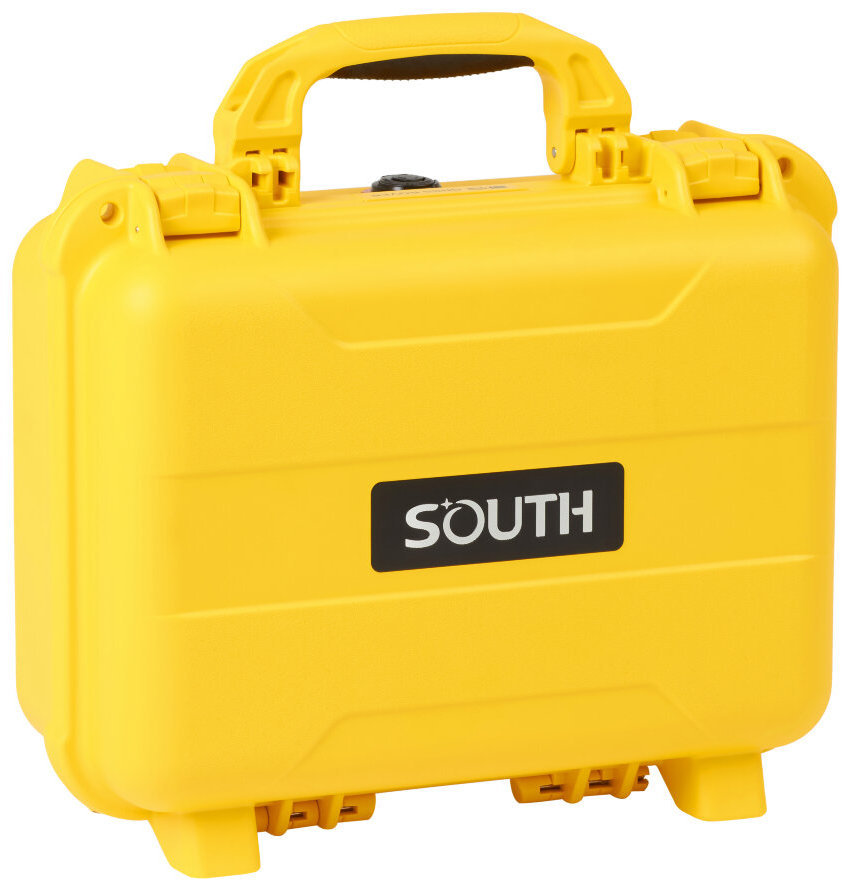

- ударопрочный кейс;
- ПО для постобработки.
Технические характеристики SOUTH S680 (IMU)
- количество каналов 1598, 1760 (опция);
- GPS L1C/A, L1C, L2C, L2E, L5;
- GLONASS G1, G2, G3;
- BDS BDS -2: B1l, B2l, B3l BDS -3: B1l, B3l, B1C, B2a, B2b*;
- GALILEOS E1, E5A, E5B, E6C, AltBOC*;
- запись данных 1Hz~20Hz;
- статика и быстрая статика - план: 2.5 мм + 0.5 мм/км высота: 5 мм + 0.5 мм/км;
- кинематика в реальном времени (RTK) - план: 8 мм + 1 мм/км высота: 15 мм + 1 мм/км;
- инерциальная система (IMU): погрешность при наклоне до 30 º <10 мм + 0.7 ммº; IMU угол наклона 0°~60°;
- размеры 135.0 мм(φ)×84,75 мм(H);
- вес 970 г;
- корпус из магниевого алюминиевого сплава;
- рабочая температура -25℃~+65℃;

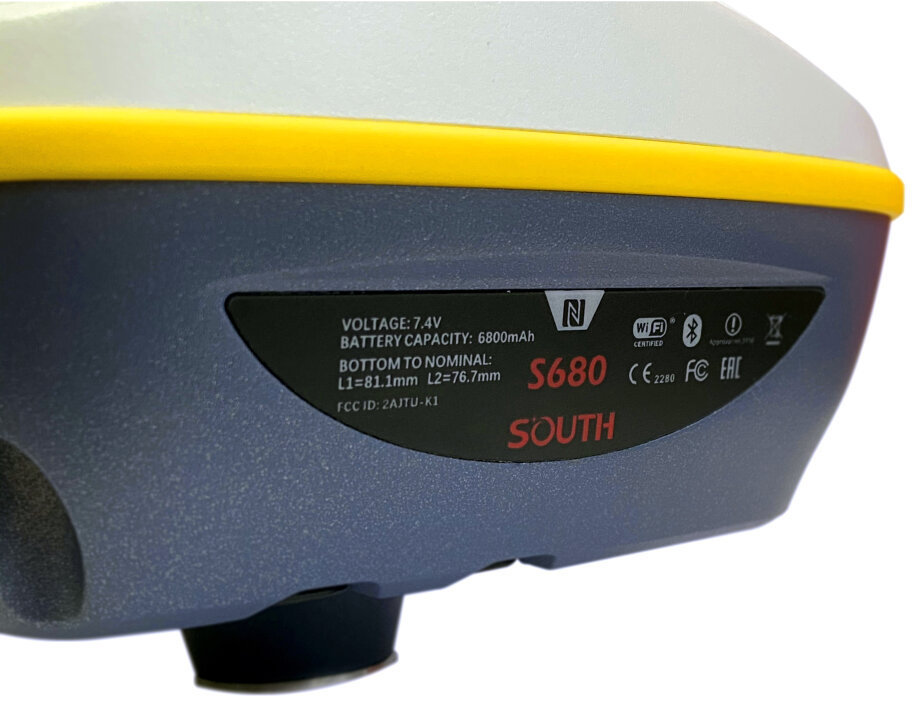

- встроенная литий ионная батарея емкостью 6800mAh
- порты 5PIN LEMO + Rs232, 7PIN LEMO (зарядка+OTG+Ethernet), порт для УКВ антенны;
- внутренний УКВ, диапазон 410-470MHz, протокол Farlink, Trimtalk450s, SOUTH, SOUTH+,SOUTHx, HUACE, Hi-target, Satel;
- Bluetooth 3.0/4.1 стандарт, Bluetooth 2.1+EDR;
- NFC для подключения контроллера к приемнику;
- Wi-Fi 802.11 b/g;
- внутренняя память 8GB SSD при нехватке памяти старые данные автоматически удаляются для записи новых, поддерживает внешние накопители;
- передача данных по USB, поддержка загрузки данных FTP/HTTP;
- формат данных Статика: STH, Rinex2.01, Rinex3.02 и тд. формат дифференциальных поправок: CMR+, SCMRx , RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1, RTCM 3.2 GPS формат: NMEA 0183, плановые координаты PJK, бинарный код, Trimble GSOF Поддержка режима сети: VRS, FKP, MAC , полностью поддерживается протокол NTRIP;
- операционная система Linux;
- кнопки: одна клавиша;
- 4 LED индикатор;
- Web-интерфейс - доступ к веб-интерфейсу осуществляется по WI-FI или USB, позволяет отслеживать и управлять приемником;
- голосовые оповещения.
Пункты помеченные * заработают в следующих обновлениях прошивки. Данные получены SOUTH GNSS Product Laboratory, при определенных условиях могут отличаться от указанных
Ровер South S680 IMU - комплект оборудования на базе геодезического приемника South S680 и полевого программного обеспечения на SurvX 4 Android. Веха, кейс, зарядное устройство, доступ к сети базовых станций - включены в комплект. Полевой контроллер South H6 можно приобрести дополнительно.
В приемнике S680 IMU используется плата South на 1598 каналов с поддержкой GPS, GLONASS, BDS, GALILEOS. Опционально может быть установлена плата Mosaic 5 Septentrio с технологией подавления помех AIM+.
Назначение, режимы работы:
- RTK ровер в сети базовых станций, используя интернет контроллера;
- RTK ровер или база по УКВ с помощью внутреннего радио-модема;
- Запись статики.
Контроллер и софт:
- стандартно в комплекте ПО SurvX 4 на ваш андроид смартфон или имеющийся контроллер;
- рекомендуем приобрести SurvX 4 сразу с полевым контроллером South H6. Он отличается большим аккумулятором, кнопками, надежностью.
Особенности приемника South S680 IMU:
- плата South 1598 каналов (опционально Septentrio Mosaic X5, 1760 каналов);
- IMU (инерциальная система компенсации наклона) - да;
- GSM модем - нет, используется интернет контроллера/смартфона;
- радио-модем - да, прием-передача, 1 Вт, 410-470MHz;
- аккумулятор - встроенный, 6800mAh Li-ion;
- Wi-Fi и веб-интерфейс - да;
- корпус - магниевый сплав, IP68, 970 гр, ⌀ 135.0мм, h 84,75мм.
Комплектация ровера S680 imu:
- приемник S680 imu в стандартной комплектации (пластиковый кейс, УКВ антенна, зарядное устройство, кабель данных, пластина измерения высоты);
- веха карбоновая телескопическая;
- лицензия приложения South SurvX 4 Android на ваш смартфон или контроллер South H6 ( с SurvX 4.2 и креплением на веху);
- бесплатный период доступа к сети RTKNet;
- руководство пользователя;
- поверка на приемник.
GNSS приемник снят с производства. Рекомендуем рассмотреть:
- South G5 на плате Septentrio - универсальный приемник с 4G, УКВ и мощным встроенным аккумулятором емкостью 10 000 mAh.
- Stec SV1 на плате Unicore - универсальный приемник с камерой для видеовыноса с функцией дополненной реальности.
- South G4 на плате Comnav - компактный легкий ровер со встроенным УКВ модемом.
Бренд South GNSS плата South или Septentrio Mosaic X5 Каналов 1598 или 896 GSM модем 4G Радио-модем да Мощность радио 2 Вт Поддержка Trimble RTX Нет Web-интерфейс Да Wi-Fi Да IMU, компенсация наклона да Тип аккумулятора встроенный Емкость аккумулятора 6800 мАч Степень защиты IP68 Температура эксплуатации -45 — 70 °C Вес 970 г Сертификация и поверкаГосреестр внесен Свидетельство о поверке в комплекте Загрузка данных...
