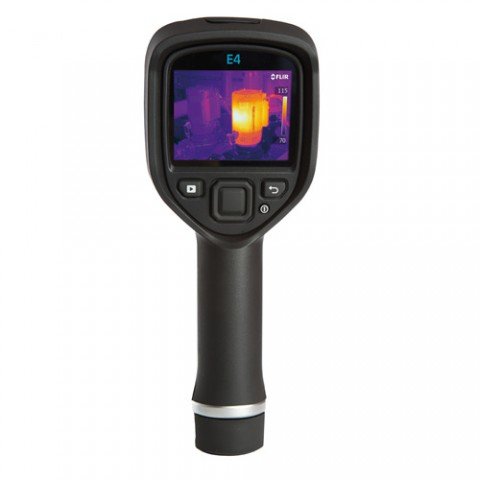

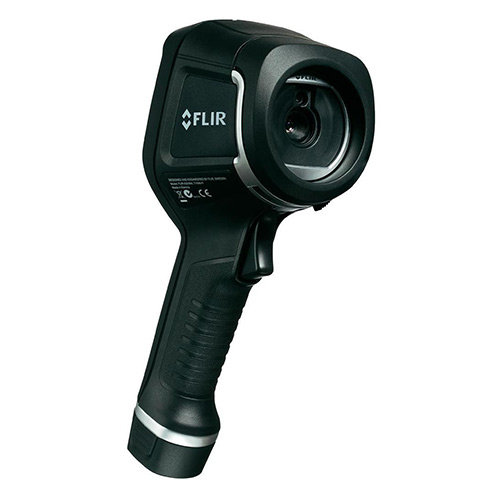

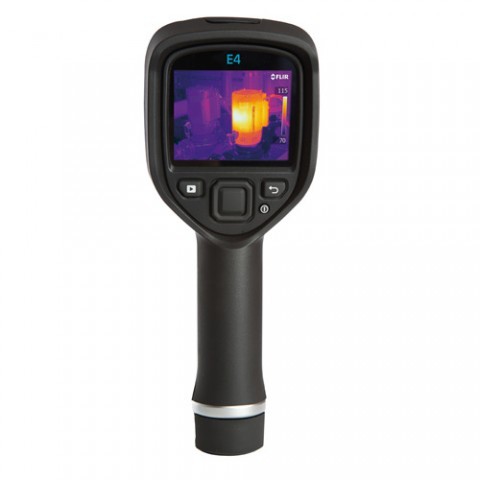

Тепловизор Flir E4
Тепловизор Flir E4 – начальная модель в линейке быстродействующих тепловизоров серии Eх, пользующейся популярностью и на производстве и в быту. ИК-матрицу тепловизора имеет разрешение 80х60 pixel, а разность температур исследуемой поверхности отображается на экране прибора в виде тепловых переходов. У тепловизора достаточно высокая температурная чувствительность – 0,15°C.
Сферы применения Flir E4:
- профилактика электрического, механического др. оборудования;
- обнаружение тепловых утечек в вентиляции, системе кондиционирования, отоплении, теплоизоляции, трубопроводах.
Для выполнения замера необходимо просто навести прибор на измеряемую поверхность и нажать одну кнопку, это возможно благодаря наличию бесфокусного объектива. Помимо ИК-камеры тепловизор имеет встроенную качественную цифровую камеру видимого спектра. Функция MSX объединяет ИК-изображения с ивидимым изображением и выдает детализированный понятный результат исследования. Результаты измерения хранятся в памяти тепловизора, через USB интерфес передаются на ПК и в специальном ПО обрабатываются.
Технические характеристики тепловизора Flir E4:
Измерения в диапазоне |
-20°C …. +250°C; |
Диапазон спектральный |
7.5 - 13 мкм; |
Термочувствительность |
0.15°C; |
Разрешение тепловизора |
80 x 60 pixel (ИК); |
Погрешность тепловизора |
±2 °C или от показаний ±2%; |
IFOV (разрешение пространственное) |
10.3 мрад |
Поле зрения оптическое |
45ºна 34º градусов; |
Расстояние фокусировки наименьшее |
50 см; |
Тип детектора |
Микроболометр неохлаждаемый; |
Варианты палитры |
Цвет каления железа, Радуга и черно-белый; |
ЖК-экран |
3” цветной, 320 x 240 pixel; |
Частота |
9 Гц |
Габариты |
24,4 x 9,5 x 14см; |
Температура эксплуатации |
-15°C … +50°C; |
Хранение при температуре |
-40°C … +70°C; |
Вес прибора |
0,575 кг с батареей; |
Работа без дозарядки |
До 4 часов при температуре +25ºC; |
Аккумулятор |
Li-ion перезаряжаемая; |
Способ зарядки |
Заряжается аккумулятор в тепловизоре или специальном устройстве; |
Работа от сети |
Адаптер 90-260 В перем. тока; |
Управление питанием |
Настраиваемое автовыключение; |
Защита |
IEC 60068-2-29 (25 g); |
Выдерживает падение с высоты |
До 200 см; |
Защита от влаги |
IEC 60068-2-30/24 ч. 95% влажности; |
Напряжение аккумулятора |
3.7 В; |
Настройка изображений |
автонастройка/блокировка; |
Поправка на излучения коэффициент |
Автоматически по введенным значениям отраженной температуры; |
Изображение в режимах |
Изображение ИК , изображение визуальное, галерея пиктограмм, MSX; |
Режим хранения снимков |
Одновременное сохраненяется ИК изображение, визуальное и MSX; |
Возможности настройки |
Единицы измерения, язык, дата и время; |
Интерфейсы |
Micro-USB: экспорт на ПК; |
Фокусирование |
Объектив бесфокусный; |
Таблица пропускания |
Стандартных материалов; |
Режим измерения |
Точка центральная; |
Хранение изображений |
До 500 наборов; |
Формат хранения изображения |
JPEG стандартный (с данными измерений) 14 бит; |
Индикация цветовая |
Отсутствует; |
Стандартный комплект тепловизора Flir E4: тепловизор FLIR, кейс хранения и переноски; данныео загрузке FLIR Tools, CD с инструкцией, документация, батарея, зарядное устройство, USB-кабель.
