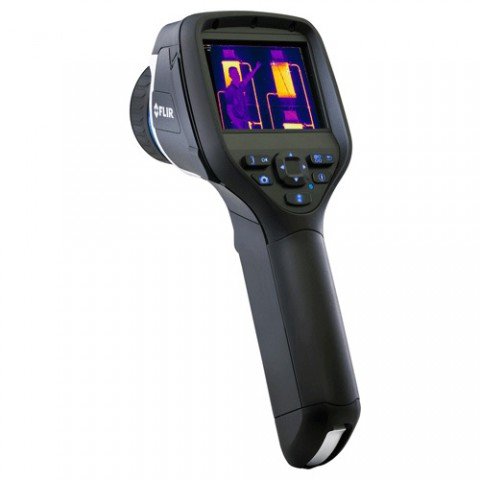

Тепловизор Flir e40
Тепловизор Flir E40 позволяет производить сьемку в диапазонах температур -20°C … +120°C и 0°C …. +650°C с точностью ±2°C или ±2% от результата. Детектор чувствительностью 0,07°C позволяет определять даже незначительные перепады температуры.
Не смотря на небольшие габариты, Flir E40 имеет широкий набор функций для создания полных, детализированных отчетов. Разрешение детектора 160х120 pixel, угол обзора объектива 25°×19° и наименьшее фокусное расстояние 40 см обеспечивает детальное и четкое изображение, которое при помощи масштабирования можно вдвое увеличить. Фокусировка выполняется вручную. Изображение обновляется с частотой 60 Гц. Просматривать изображения позволяет сенсорный дисплей 3,5” с разрешением 320х240 pixel. Существует три режима просмотра: ИК- изображение; галерея; картинка в картинке . Режим "картинка в картинке" позволяет ИК-снимок поместить в визуальное изображение полученное встроенной камерой 3,1Мпк.
Получать более точные изображения тепловизору Flir E40 помогают встроенные функции:
- три точки измерения;
- три области с максимумом, , минимумом и средней температурой;
- сравнение результатов измерений;
- автоопределение холодной и горячей точи;
- настройки (коэффициент отраженной температуры, пропускание оптики и атмосферы);
- изотерма.
Результаты измерения можно просматривать в палитрах: арктиа; цвет каления железа; полутона; радуга; лава. В меню можно настроить единицу измерения, языки, время и его формат, яркость экрана и его автоотключение. Целеуказатель лазерный позволяет определять температуру в нужной точке и отображаеть на ИК-снимке. При необходимости к снимкам можно прилагать голосовые комментарии с помощью Bluetooth и текстовые пометки с сенсорной клавиатуры экрана. Результаты сьемки храниться в формате JPEG на карте памяти SD. Экспорт производится через USB-кабель на ПК или Bluetooth. Li-ion аккумуляторная батарея обеспечивает работу тепловизора да 4 часов.
Технические характеристики тепловизора Flir E40:
Диапазон измерений | -20...+120°C или 0...+650°C; |
Спектральный диапазон | 7,5 до 13 мкм; |
Температурная чувствительность | Менее 0,07°C; |
Разрешение тепловизора | 160 на 120 px; |
Погрешность измерения температуры | ±2°C (±2% от измеренного значения); |
Пространственное разрешение (IFOV) | 2,72 мрад |
Поле зрения оптическое | 25 х 19 градусов; |
Минимальное расстояние фокусировки | 40 см; |
Кратность цифрового увеличения | Двукратное, непрерывное цифровое; |
Тип детектора | Микроболометр; |
Голосовые комментарии | через Bluetooth до 1 минуты; |
Цифровая камера (встроенная) | 3,1 Мп, светодиод; |
ЖК-экран | сенсорный, цветной, 3,5", 320х240 px; |
Изотерма | определение низкой, высокой температуры и интервалов; |
Память | ИК и визуальное изображение; одновременное их хранение; |
Частота кадров | 60 Гц |
Размеры | 24,6х9,7х18,4 см; |
Рабочая температура | -15… +50°C; |
Температура хранения | +40 …. +70°C; |
Масса | 825 гр; |
Тип аккумулятора | Li-ion, возможна замена, до 4 часов работы; |
Зарядка аккумулятора | Через адаптер переменного тока, или 12В в автомобиле; |
Работа от сети переменного тока | Адаптер 90-260 В переменного тока; |
Напряжение на выходе адаптера | 12 В; |
Управление питанием | Возможно автоотключение; |
Защита | IEC 60068-2-29 (25 g)/IEC 60068-2-6 (2g) |
Герметичность | IEC 60529 (IP 54); |
Влагозащищенность | IEC 60068-2-30/24 ч./ при отн.влажности 95%, +25°C … +40°C/2 цикла; |
Коррекции | Отраженная температура, пропускание оптики, пропускние атмосферы; |
Область | 3 окна с min,max,средн; |
Сравнение | Сравнение температур измерений или с заданной температурой; |
Настройка изображений | Выбор палитры (арктик, полутон, Цвет каления железа, радуга, лава, радуга НС), корректировка авто или ручная; |
Поправка на коэф.излучения | 0,01 …. 1,0 или выбирается из перечня; |
Изображение в режимах | ИК-изображение, галерея пиктограмм; |
Маркер лазерный | Отображается на изображении; |
Возможности настройки | Единицы измерения, язык, дата и время; автоотключение, яркость экрана; |
Маркеры точечные | 3; |
USB-интерефейс | Подключение внешнего устройства, импортэкспорт на ПК, потоковое видео MPEG 4; |
Интерфейсы | USB-A, USB-мини, видео; |
Фокусирование | Ручное; |
Формат изображений | JPEG с данными измерений (на SD-карте); |
Bluetooth, WiFi встроенные | Да; |
MeterLink | Подключение через Bluetooth, Extech M0297 гигрометра, Extech EX845 токоизмерительнх клещей; |
Thermal Fusion | Отсутствует; |
Отображение горячих и холодных участков | Автоматически экспонометр; |
Отчет мгновенный | Отсутствует; |
Комментарии текстовые | Заранее созданный файл, с виртуальной клавиатуры; |
Режим «Кадр в кадре» (Picture-In-Picture) | ИК-область масштабируется на визуальном изображении. |
Стандартный комплект тепловизора Flir E40: тепловизор, кейс хранения и транспортировки, Камера-ИК, аккумуляторная батарея, ремень, диск с ПО FLIR Tools, карта памяти, на объектив крышка, зарядное устройство, печатное начально руководство, Кабель-USB, CD-диск с инструкциями, видеокабель.
