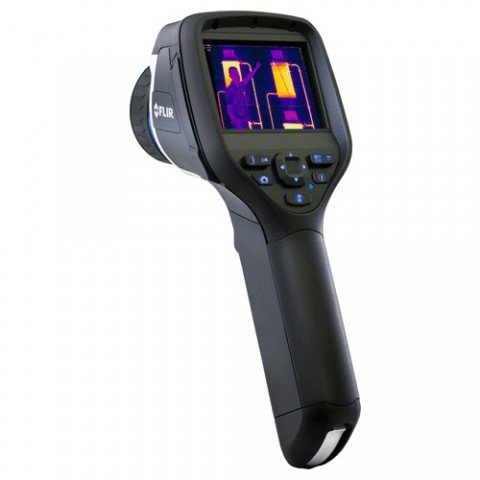

Тепловизор Flir E50 благодаря детектору с разрешением 240х180 pixel позволяет получать чёткие, детализированные ИК-изображения исследуемых зон в диапазонах от -20°C до +120°C и от 0°C до +650°C. Прибор так же имеет объектив с оптическим полем зрения 25°х19° и наименьшим фокусным расстоянием 40 см. Фокусировка производится вручную специальным поворотным кольцом на корпусе, что дает возможность получать наилучшее изображение в различных условиях видимости. Плавный цифровой зум 1-4х обеспечивает более детальное изображение.
Высокий показатель температурной чувствительности 0,045°C позволяет определять даже небольшие перепады температур. Точность определения температуры ±2°C или ±2% от полученного значения. Выполнение сьемки, ее контроль и анализ изображения выполняется с помощью цветного ЖК дисплея с диагональю 3,5”, Touch Screen функцией и 320 х 240 pixel разрешением. Просматривать изображения можно в нескольких вариантах: ИК-изображение; фото; картинка в картинке; слияние изображений; галерея. "Картинка в картинке" режим располагает инфракрасную область на реальном изображении, а «слияние» производит полное совмещение видимого и ИК-изображения.
Анализ получаемых данных выполняется с помощью:
- Три измерительные точки;
- три области;
- автоопределение минимума и максимума температур;
- изотерма;
- корректировка коэф-та излучения;
- корректировка на воздействия оптики /окна;
- корректировка пропускания атмосферы, отраженной температуры.
Результаты измерения можно просматривать в различных палитрах: арктик; оттенки серого; цвета побежалости стали; радуга; лава. В настройках можно изменить: единицу измерения, язык интерфейса, дату и время и их формат. Данные измерений сохраняются в формате JPEG на карте памяти. Для удобства к снимкам можно добавлять голосовые и текстовые комментарии. Передача данных с тепловизора осуществляется с модуля Wi-Fi. Функция Meterlink позволяет подключить по Bluetooth измеритель влажности Extech MO297 и токовые клещи EX845, что позволяет расширить область применения прибора. Li-ion батарея обеспечивает до 4 часов работы.
Технические характеристики тепловизора Flir E50:
Измерения в диапазоне | -20...+120°C/0...+650°C |
Диапазон спектральный | 7,5 до 13 мкм; |
Термочувствительность | <0,05°C |
Разрешение тепловизора | 240х180 pixel |
Погрешность тепловизора | ±2°C или от показания ±2%; |
IFOV (разрешение пространственное) | 1,82 мрад; |
Поле зрения оптическое | 25 х 19 градусов; |
Расстояние фокусировки наименьшее | 40 см; |
Цифровое увеличение | четырехкратное цифровое непрерывное масштабирование; |
Тип детектора | Микроболометр; |
Голосовая аннотация | через Bluetooth до 1 минуты; |
Встроенная цифровая камера | 3,1 Мпк, один светодиод; |
ЖК-экран | сенсорный, цветной, 3,5", 320 на 240 px; |
Изотерма | определение низко1, высокой температуры, интервалов; |
Память тепловизора | хранение визуальных, ИК-изображений; |
Частота | 60 Гц; |
Габариты | 24,6х9,7х18,4 см; |
Температура эксплуатации | -15 … +50°C; |
Хранение при температуре | +40 … +70°C; |
Вес прибора | 825 гр; |
Аккумулятор | Li-ion, до 4 часов работы; |
Способ зарядки | Через или 12 В из автомобиля; |
Работа от сети | Через адаптер, 90-260 В; |
Напряжение (В, постоянный ток) на выходе адаптера | 12 В; |
Управление питанием | Возможен режим автоотключения; |
Защита | 25 g (IEC 60068-2-29)/2g(IEC 60068-2-6); |
Герметичность | IEC 60529 (IP 54); |
Защита от влаги | IEC 60068-2-30/24 ч./ при отн.влажности 95%, +25°C….. +40°C/2 цикла; |
Коррекция измерений | Отраженная температура, пропускние атмосферы, пропускание оптики; |
Область | 3 окна – min, max, среднее; |
Сравнение | температур измеренных и с заданной величиной; |
Средства настройки изображения | Выбор палитры (арктик, полутон, Цвет каления железа, радуга, лава, радуга НС), корректировка авто или ручная; |
Поправка на излучения коэффициент | 0,01 - 1,0 или выбирается в перечне материалов; |
Режимы изображения | ИК-изображение или галерея пиктограмм; |
Лазерный маркер | Отображается; |
Возможности настройки | Единицы измерения, язык, дата и время; автоотключение, яркость экрана; |
Точечные маркеры | 3; |
USB-интерефейс | Подключение внешнего устройства, импорт/экспорт на ПК, потоковое видео MPEG 4; |
Интерфейсы | USB-A, USB-мини, видео; |
Фокусирование | Ручное; |
Формат хранения изображения | JPEG с данными измерений (на SD-карте); |
Bluetooth, WiFi | Да; |
MeterLink | Подключение через Bluetooth, Extech M0297 гигрометра, Extech EX845 токоизмерительнх клещей; |
Thermal Fusion | Да; |
Автоматическое обнаружение горячих/холодных участков | автоматически отмечает; |
Мгновенный отчет | Отсутствует; |
Текстовая аннотация | Заранее созданный файл, с виртуальной клавиатуры; |
Режим "кадр в кадре" (Picture-In-Picture) | ИК-область масштабируется на визуальном изображении. |
Стандартный комплект тепловизора Flir E50: тепловизор, кейс хранения и транспортировки, Камера-ИК, аккумуляторная батарея, ремень, диск с ПО FLIR Tools, карта памяти, на объектив крышка, зарядное устройство, печатное начально руководство, Кабель-USB, CD-диск с инструкциями, видеокабель.
