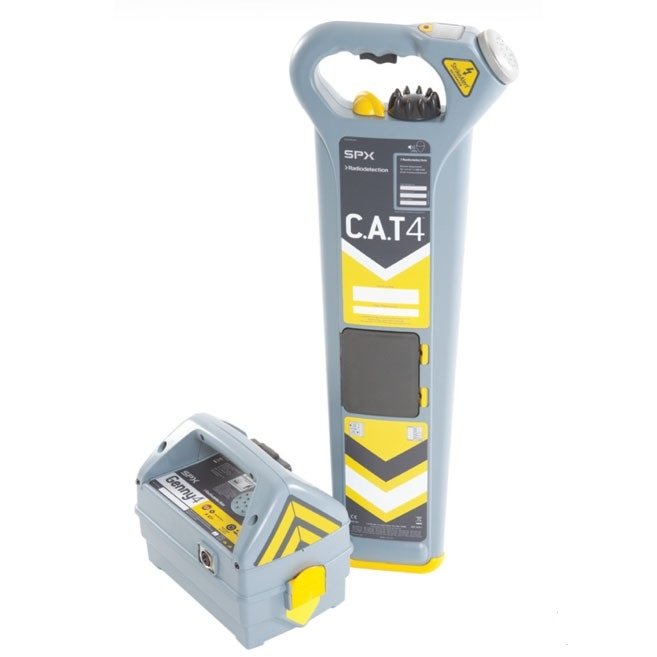

Универсальный трассоискатель CAT4+ с генератором Genny4 – обнаруживает и кабели и трубы.
Генератор Genny4 обеспечивает одновременный вывод высококачественного двухчастотного сигнала. Параллельно с известным сигналом 33 кГц, предназначенным для общей локации, генератор Genny4 передает специализированную частоту для локации объектов небольшого диаметра. Для сложных мест локации функция усиления сигналов позволяет сигналам генератора зондировать дальше и глубже, и более легко наводить эти сигналы на коммуникации.Универсальный трассоискатель CAT4+ с генератором Genny4 – обнаруживает и кабели и трубы.
- Функция защиты от динамической перегрузки локатора C.A.T4 автоматически отфильтровывает помехи высокого уровня, позволяя оператору работать даже в "электрически" шумных зонах, например, на подстанциях и под высоковольтными кабелями.
- Полная совместимость с предыдущими версиями. Рабочий интерфейс C.A.T4 и Genny4 остался привычным. Все вспомогательные принадлежности генератора Genny3 совместимы с принадлежностями генератора Genny4.
- Локация кабелей малого диаметра. Применение одновременного двухчастотного выхода и простые, интуитивно понятные методы локации помогают пользователям C.A.T4 и Genny4 детектировать кабели малого диаметра, например, телекоммуникационные кабели типа витая пара, линии передачи кабельного TV, ответвления и спуски.
- Режим обхода «Avoidance Mode» - ускоряет процесс сканирования перед вскрытием грунта за счет одновременного поиска сигналов промышленной частоты, радиочастотных сигналов и сигналов от генератора Genny.
- Реальный звук - сигналы промышленной и радиочастоты, а также генератора Genny, могут быть легко различимы друг от друга и от фонового шума.
- Функция усиления сигнала генератора Genny4 - позволяет увеличивать выходной сигнал до 10-ти раз, позволяя операторам обнаруживать коммуникации на большей глубине и расстоянии.
Состав стандартного комплекта трассоискателя CAT4 + Genny4:
- Локатор.
- Генератор.
- Сумка для переноски.
- Инструкция по эксплуатации на русском язык.
- Штырь заземления.
- Неодимовый магнит для прямого контакта.
- Комплект проводов для прямого подключения генератора зажимами типа «крокодил».
- Батареи питания для локатора и генератора.
Дополнительные принадлежности:
- Сигнальные зажимы.
- Миниатюрный зонд-генератор (мышь).
- Адаптеры с кабелями и разъемами .
- Система проталкивания FlexiTrace.
- Мощный неодимовый магнит.
| Технические характеристики локатора C.A.t4 |
||||
| Режим |
Диапазон частот |
Чувствительность при 1 м |
Хорошие условия |
Плохие условия |
| Сигналы промышленной частоты (P) |
50 Гц |
3 мА |
3 |
2 |
| Радиосигналы (R) |
15 кГц – 30 кГц |
25 mА |
2 |
1 |
| Сигналы Genny4 (G) |
32.768 кГц ±20 Гц 131.072 кГц ±20 Гц |
5 mА |
4 |
2 |
| Комплексный режим Avoidance (R) |
P+R+G, как указано выше |
Как указано выше |
4 |
2 |
| Динамический диапазон |
120 дБ при 10 Гц |
| Защита от динамической перегрузки |
40 дБ при 50 Гц (автоматическая) |
| Точность локации |
± 10 % от глубины |
| Точность определения глубины (при неискаженном сигнале и отсутствии помех) |
Режим Line (линия): 5%, от 0,1 м до 3 м Режим Sonde (зонд-генератор): 5%, от 0,1 м до 7 м |
| Рабочая температура |
От -20°C до +50°C |
| Уровень защиты от воздействия окружающей среды |
IP54 |
| Батареи |
2 x LR20 (D) 1.5 В, щелочные, совместимы с NiMH аккумуляторами типа D |
| Интерфейс данных |
USB 2.0 |
