GNSS приемник Фаза 2 – мощный, надежный, многофункциональный прибор, подходящий для решения широкого спектра задач ГНСС позиционирования в режимах реального времени и постобработки. Широкие коммуникационные возможности приемника включают Bluetooth, Wi-Fi, GSM/GPRS модем, УКВ радиомодем, а также два MSS канала L-диапазона для приема поправок дифференциального сервиса Trimble RTX.
Аппаратура принимает измерительную информацию (радиосигналы) от спутников глобальных навигационных систем ГЛОНАСС, GPS, GALILEO, BEIDOU, SBAS. Помимо поддержки всех существующих и запланированных на будущее сигналов ГНСС, приемник Фаза 2 позволяет одновременно подключать две ГНСС антенны, что дает возможность точного определения параметров курса, без необходимости использования второго приемника.
Модульная конструкция и широкий спектр функциональных возможностей позволяет максимально гибко адаптировать приемник Фаза 2 к любым задачам позиционирования:
- в составе сети постоянно действующих референцных станций (CORS) под управлением внешнего ПО;
- в составе сети постоянно действующих референцных станций, организованной на базе встроенного ПО (есть ограничения по количеству станций);
- одиночная базовая станция, вещающая поправки посредством УКВ- или GSM-модема, или по двум каналам одновременно;
- ровер в режимах: RTK (прием поправок по УКВ радио или GSM/GPRS), RTX (прием поправок со спутников или через Интернет), статика и Stop&Go;
- два антенных разъема позволяют использовать приемник в качестве навигационного оборудования в системах управления различными видами транспорта.
Конструктивно аппаратура представляет собой корпус, вмещающий многочастотный 480 канальный приемник радиосигналов с внешней ГНСС антенной, микроконтроллер со встроенным программным обеспечением (ПО), съемный УВЧ радио модуль (опция), устройства связи Bluetooth, WiFi, сотовый модем с внутренней GSM-антенной, слот SIM-карты и запоминающее устройство со встроенной памятью.
Управление аппаратурой осуществляется с помощью кнопочной светоиндикаторной панели управления расположенной на передней стороне корпуса и (или) с помощью подключаемого контролера, входящего в комплект поставки аппаратуры по заказу.
На передней стороне корпуса аппаратуры также расположен коаксиальный разъем для подключения внешней Bluetooth/WiFi антенны и порт USB, который предназначен для подключения внешнего накопителя измерительной информации и для подключения к компьютеру. На задней стороне корпуса аппаратуры расположены 2 порта RS232, порт Ethernet и разъемы для подключения до 2 внешних ГНСС-антенн, внешней GSM-антенны сотового модема, штыревой УКВ антенны (при установленном УВЧ радио модуле) и внешнего электропитания. Для защиты панели управления и разъемов, корпус аппаратуры имеет угловые защитные накладки.
Электропитание аппаратуры осуществляется от аккумулятора, расположенного в отсеке корпуса или от внешнего источника электропитания для работы в непрерывном режиме.
Комплект поставки:
- ГНСС-приемник ФАЗА2, арт. 108701-90.
- ГНСС-антенна RNG-A3R, арт. 135000-10.
- Li-Ion аккумулятор, 7.4 В, 3700 мАч, арт. 76767.
- Зарядное устройство на 2 слота, арт. 109000-SPN.
- Адаптер питания, 65 Вт, 19 В, 100-240 В, арт. 107000.
- Bluetooth/WiFi антенна, Helical SMA 2.4, серия RH, арт. 111403.
- Кабель OTG, USB A на Mini USB B, арт. 107535.
- Кабель питания, разъем С7, арт. 78653.
- Кабель антенный, TNC/TNC 1.6 м, арт. 8957-02.
- Кабель питания 7P Lemo-на-SAE, 0.6 м. арт. 95715 - у приемника без УКВ.
- Кабель-адаптер, SAE-на-DC, 0.15 м. арт. 88769-00 - у приемника без УКВ.
- Транспортировочный кейс.
- Свидетельство о поверке.
- Радиомодем для ФАЗА2 (встроен в приемник), арт. 89941-90 - только у приемника с радио.
- Радиоантенна, 5”, TNC, 410-470 МГц, арт. 44085-60 - только у приемника с радио.
- Кабель питания/данные DB9-f на OS/7P/M на Power Jack, арт. 59044 - только у приемника с радио.
Дополнительные принадлежности:
- Адаптер на DB9 serial, арт. 57168-SUR 72.
- Адаптер на USB Type A, арт. 58339-SUR 251.
- Комплект внешнего аккумулятора, арт. 34106-00 462.
- Кабель для внешних аккум Lemo7-крокодил, арт. 89864-00.
Технические характеристики:
- 480 спутниковых каналов;
- ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3, L1/L2 CDMA;
- GPS: L1 C/A, L1P (Y), L2P (Y), L2C, L5, L1C;
- Galileo: E1, E5a, E5b;
- BeiDou: B1, B2, B3;
- QZSS: L1 C/A, L1 SAIF, L1C, L2C, L5;
- SBAS: L1 C/A L5;
- IRNSS: L5;
- два канала отслеживания MSS L-диапазона;
- два антенных входа GNSS;
- технология Z-tracking для отслеживания зашифрованного сигнала GPS P(Y);
- коррелятор Strobe™ для уменьшения эффекта многолучевости сигнала GNSS;
- 8 Гб внутренней памяти, расширение памяти за счет использования внешних USB-накопителей или жестких дисков;
- встроенный защищенный паролем веб-сервер, мониторинг и настройка приемника, функция отправки данных по FTP;
- встроенный FTP-сервер и NTRIP Caster;
- сервер NTRIP и моментальная, в режиме реального времени, потоковая передача нескольких типов данных через Ethernet;
- графический дисплей OLED с 6 клавишами и 1 cветодиодом;
- веб-интерфейс пользователя (доступ через Wi-Fi) для легкости настройки, работы, передачи данных и информации о состоянии;
- 1 x USB OTG;
- Bluetooth v4.0 + EDR/LE, Bluetooth v2.1 + EDR;
- Wi-Fi (802.11 b/g/n);
- четырехполосный модуль 3.5G GSM (850/900/1800/1900 МГц) / пятиполосный модуль UMTS (800/850/900/1900/2100 МГц);
- 1 x Ethernet, RJ45 (полный дуплекс, автоопределение 10 Base-TX / 100 Base-TX);
- 1 x Lemo, RS232 (радиосвязь и внешнее питание);
- 1 x DB9, RS232 (выходные точки PPS и CAN-шина);
- 1 x DB9, RS422/232 (входная точка маркера события);
- 2 x TNC, антенный вход GNSS;
- 1 x TNC, разъем антенны УКВ-радио;
- 1 x SMA, разъем антенны GSM;
- 1 x SMA, антенна Bluetooth/Wi-Fi;
- вывод PPS;
- входная точка маркера события;
- гальваническая изоляция (кроме USB);
- готовность к подключению к CAN-шине (совместимость с NMEA200);
- размер: 16,5 x 20,6 x 6,5 см;
- вес: 1,66 кг без УКВ / 1,70 кг с УКВ;
- литиево-ионная батарея, 27,8 Втч (7,4 В x 3,7 Ач);
- температура эксплуатации: от -40° до +65°C;
- степень защиты IP67.

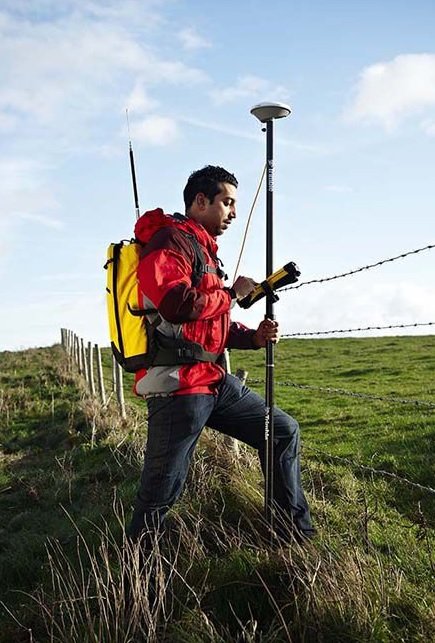

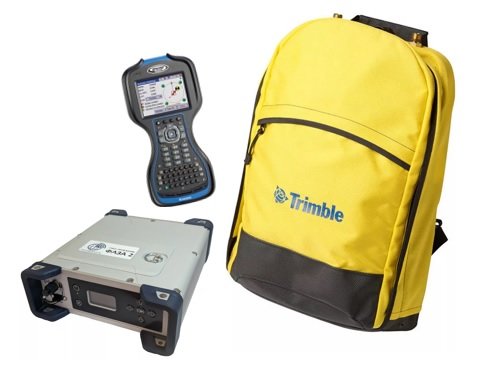

Комплект "Ровер" для геофизики - отличное решение модульного ровера. В комплекте: ГНСС приемник Фаза 2 УКВ с GNSS антенной RNG-A3R и набором аксессуаров в кейсе, контроллер Spectra Precision Ranger 3L Survey Pro included, внешняя радио-антенна с аксессуарами, рюкзак для переноса приемника с установленной антенной.

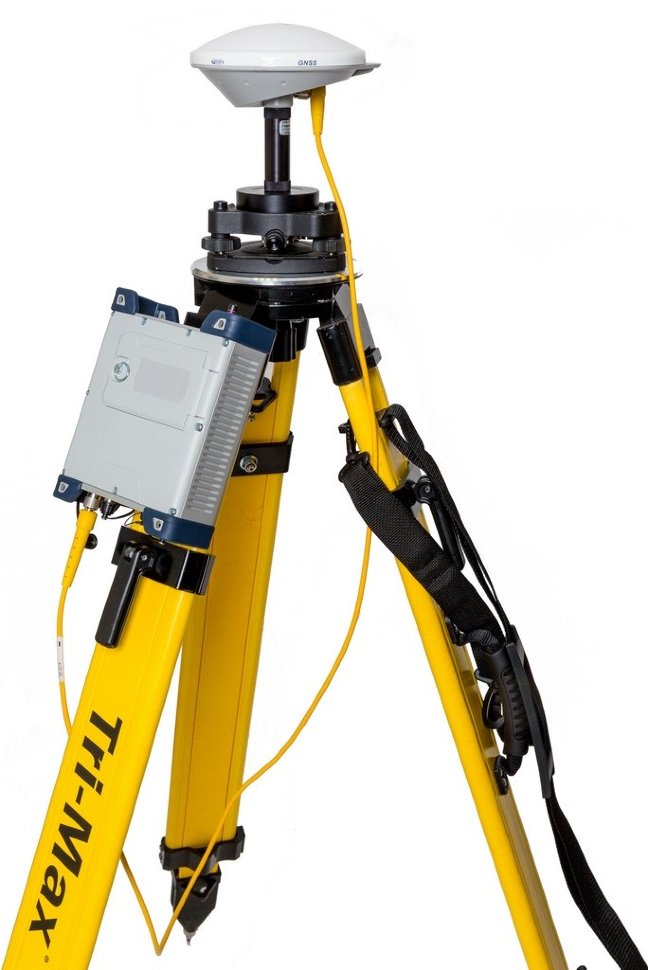

Комплект "База" для геофизики - является идеальное решение для создания как полевой так и постоянно действующей базовой станции. В комплекте: ГНСС приемник Фаза 2 УКВ с GNSS антенной RNG-A3R и набором аксессуаров в кейсе, Радиомодем ADL Vantage 35 430-473 MHz, внешняя радио-антенна с креплением на штатив, кабель внешнего питания.
Плюсом является универсальность приемника - может быть ровером, базовой станцией, работать в режиме ретранслятора). Уникальной особенностью приемника Фаза 2 является возможность одновременной передачи поправок по двум каналам (GSM в режиме CSD и УКВ). Данный режим позволяет использовать полевую RTK-базу для работы на нескольких объектах: приемник передает поправки по радиоканалу любому количеству геодезистов, работающих на одном объекте и, параллельно, по GSM каналу к приемнику ФАЗА 2 можно подключить подвижный приемник, работающий на другом объекте. Возможность ретрансляции поправок по УКВ-каналу позволит значительно оптимизировать бюджет, предусмотренный на подписки к существующим в большом количестве на территории РФ платным сервисам, предоставляющим поправки от базовых станций или сетей референцных станций. При работе нескольких бригад на локальном объекте достаточно иметь подписку только для одного приемника ФАЗА 2, который и будет служить ретранслятором.
