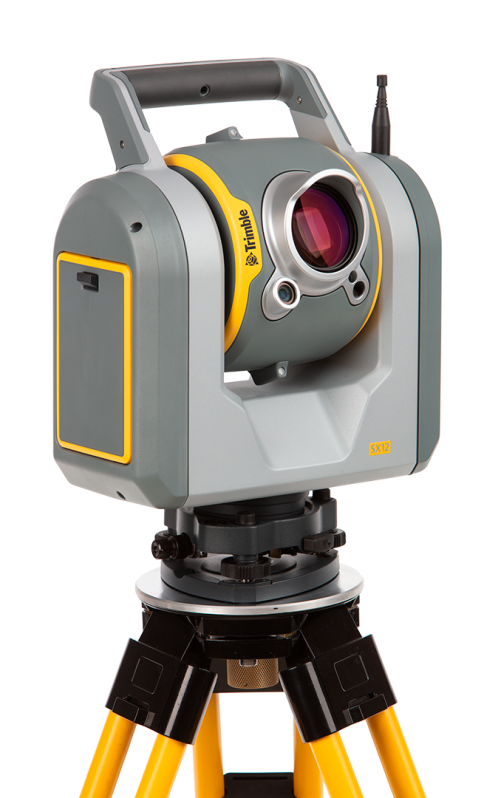

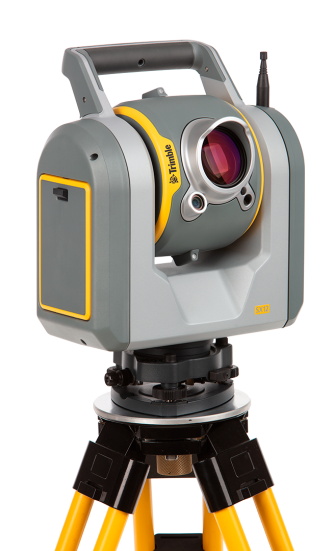

 Trimble  SX12 объединяет функции геодезической съемки, наземной фотограмметрии и 3D-сканирования для использования в
повседневных рабочих процессах. Этот инструмент позволяет выполнять съемку любой сложности.

  • Выполните съемку геодезических данных, изображений VISION™ и сканирование с помощью полевого программного обеспечения Trimble Access™ и Lightning 3DM в SX12.
  • Обработайте полученные данные в офисном программном обеспечении Trimble Business Center™, или в Trimble RealWorks, имеющем
  • расширенные функции обработки сканов.
  • Передайте выходные материалы всем заинтересованным лицам через Интернет с помощью Trimble Clarity.

   Новой модель сканирующего тахеометра Trimble SX12 по сравнению с SX10получила обновлённую систему встроенных камер и добавлен лазерный указатель. Увеличение разрешения встроенных камер позволило уменьшить размер пикселя, что вместе с усовершенствованным процессом обработки обеспечило более четкие изображения, с более насыщенными цветами и меньшими шумами (особенно при недостаточном освещении).

   Телекамера в зрительной трубе с самым узким полем зрения может быть использована для создания сверх детальных метрических панорам с размером пикселя менее миллиметра на 50м.

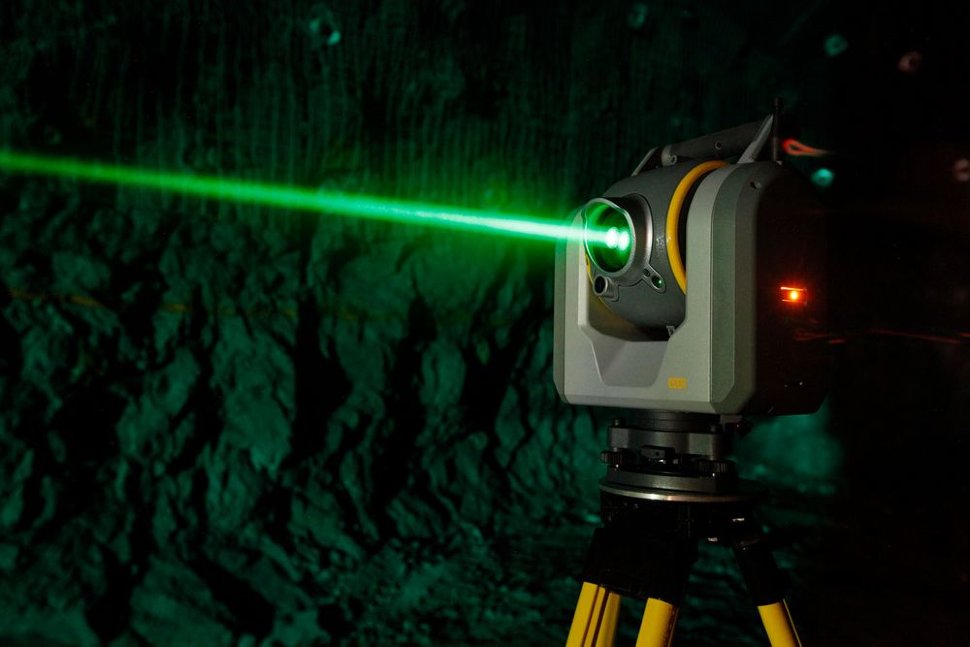

   Лазерный указатель доступен в качестве дополнительной опции SX12. Это безопасный для глаз зеленый лазер Class 1M имеет три уровня мощности и фокусирует лазерное пятно диаметром всего 3мм на 50м. Благодаря яркому указателю SX12 может использоваться в новых приложениях, таких как лазерное указание при бурении и выемке грунта, вынос в натуру штанговой крепи и взрывных скважин, а также контроль фактического состояния при строительстве подземных туннелей и шахт.

    В процессе сканирования появилась новая возможность – настройка в программе Trimble Access диапазона сканирования. Точки облака, которые не попадают в интервал между установленным минимальным и максимальным расстоянием, не записываются. По результатам сканирования в Trimble Access можно создавать тепловые карты инспектирования горизонтальных, вертикальных или наклонных поверхностей. Величины отклонений от заданной плоскости показываются для каждой точки облака цветом из выбранной палитры. Также появилась возможность выполнять повторные сканы одного и того же участка для контроля результата выравнивания.

   Новый сканирующий тахеометр Trimble SX12 поддерживается программой Trimble Access версии 2021.00 и позднее, установленной на контроллерах TSC7, T7 и T10.

Угловые измерения:

  • Тип датчика Абсолютный датчик с диаметральным считыванием.
  • Точность угловых измерений1 1” (0.3 mgon).
  • Отображение углов (наименьший отсчет) 0.1" (0.01 mgon).

Автоматический компенсатор:

  • Тип Центрированный двухосевой.
  • Точность 0.5" (0.15 mgon).
  • Диапазон ±5.4’ (±100 mgon).
  • Электронный 2-х осевой уровень с разрешением 0.3” (0.1 mgon).
  • Круглый уровень в трегере 8’/2 mm.

Измерение расстояния:

  • На призму Стандартный режим 1 мм + 1,5 мм/км.
  • На призму Режим слежения 2 мм + 1,5 мм/км.
  • Безотражательный режим (DR) Стандартный режим2 2 мм + 1,5 мм/км.
  • Дальность На призму 4 на 1 призму 1 м – 5,500 м.
  • Дальность Безотражательный режим (DR) на карту Kodak White (номер по каталогу E1527795) 1 м – 800 м, на карту Kodak Grey (номер по каталогу E1527795) 1 м – 450 м.
  • Дальность в режиме Autolock - марка 50 мм 1 м – 800 м.
  • Дальность в режиме Autolock - призма 360 1 м – 300 м6 / 700 м.
  • Принцип измерения дальности Сверхбыстрые импульсные измерения по технологии Trimble Lightning.

Характеристики сканирования:

  • Принцип сканирования Полосовое сканирование с помощью вращающейся призмы в зрительной трубе.
  • Частота измерений 26,6 кГц.
  • Расстояние между точками 6.25 мм, 12.5 мм, 25 мм или 50 мм @ 50 м.

Характеристики дальномера:

  • Излучатель Импульсный лазер 1550 нм; Класс лазера 1M.
  • Расходимость пучка в безотражательном режиме 0.2 mrad.
  • Размер лазерного пятна на 100 м (FWHM) 14 мм.
  • Цвет Зеленый, 520 нм.
  • Безопасность для глаз Класс лазера 1.
  • Фокусировка Автоматическая, ручная.

Характеристики сьемки изображения:

  • Принцип съемки изображений 3 калиброванных камеры в зрительной трубе на базе технологии Trimble VISION.
  • Общее поле зрения камер 360° x 300°.
  • Частота кадров (в зависимости от подключения) До 15 кадров в секунду.
  • Размер файла одной полной панорамы с обзорной камеры 15 Мб – 35 Мб.

Основные характеристики камеры:

  • Разрешение по датчику каждой камеры 8.1 Мп (3296 x 2472 пикселей).
  • Формат файла изображения .jpeg.
  • Максимальное поле зрения 57.5° (по горизонтали) x 43.0° (по вертикали).
  • Минимальное поле зрения 0.51° (по горизонтали) x 0.38° (по вертикали).
  • Общее оптическое увеличение (без интерполяции) 107 x.
  • Эквивалентное фокусное расстояние 35 мм 36-3850 мм.
  • Режимы экспозиции Автоматический, с точечным замером.
  • Ручная экспозиция по яркости ±5 делений.
  • Режимы установки баланса белого Автоматический, дневной свет, лампа накаливания, пасмурная погода.
  • Оптика с температурной компенсацией Да.
  • Калиброванные камеры Да.

Обзорная камера:

  • Расположение Параллельно оси измерения.
  • Один пиксель соответствует 15 мм @ 50 мм.

Основная камера:

  • Расположение Параллельно оси измерения.
  • Один пиксель соответствует 3,5 мм @ 50 м.

Камера зрительной трубы:

  • Расположение Соосное.
  • Фокусировка Автоматическая, ручная.
  • Расстояние фокусировки от 1.7 м до бесконечности.
  • Один пиксель соответствует 0,69 мм @ 50 м.
  • Точность наведения (СКО 1 сигма) 1" (ГК: 1,5 cc, ВК: 2,7 cc).

Камера отвеса:

Рабочий диапазон 1,0-2,5 м.

Разрешение на поверхности - один пиксель соответствует 0.2 мм @ 1.55 м высоты инструмента.

Точность 0.5 мм @ 1.55 м высоты инструмента.

Общие характеристики:

  • Связь WiFi, 2.4 ГГц с широкополосным спектром, кабельное соединение (USB 2.0).
  • Класс защиты IP55.
  • Диапазон рабочих температур -20 °C до 50 °C.

Сервомеханизм:

  • Сервопривод с технологией MagDrive™ Встроенный серво/угловой датчик, прямой электромагнитный привод.
  • Фиксация и медленное вращение Посредством сервопривода.

Питание:

  • Встроенный аккумулятор Перезаряжаемый, литий-ионный 11.1 В, 6.5 А.
  • Время работы от одного встроенного аккумулятора до 2,25 часов.
  • Три аккумулятора в специальном адаптере и  один встроенный До 7 часов.
